CARBURETOR
TS100 1977 (B) USA (E03)

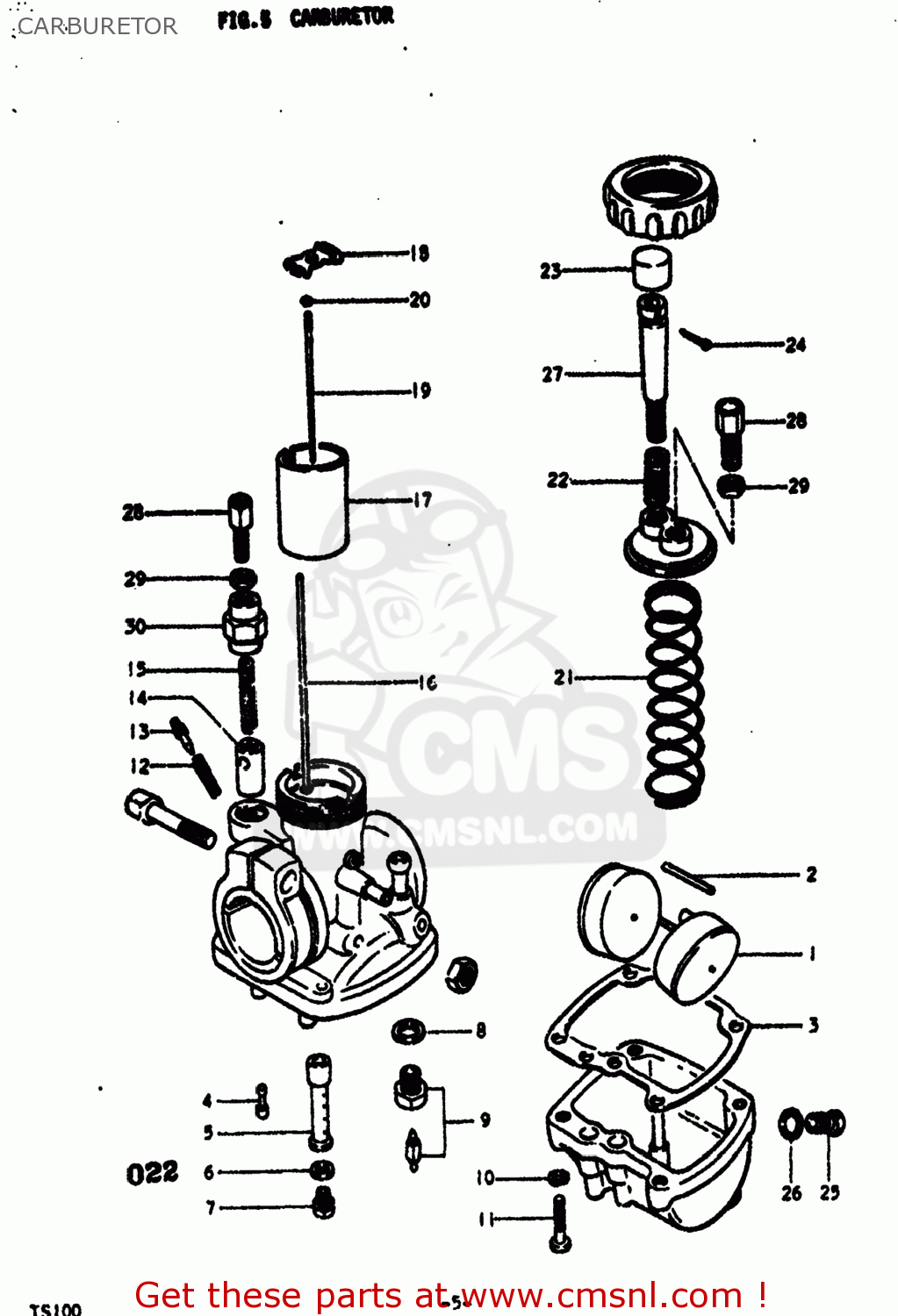

Carburetor diagram TS100 1977 (B) USA (E03)
CARBURETOR TS100 1977 (B) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
0
1320025311
ref: 0
13200-25312
CARBURETOR ASSEMBLY
€ 83.50
0-1
1320025312
ref: 0-1
CARBURETOR ASSEMBLY
€ 83.50
1
1325208210
ref: 1
FLOAT
€ 10.00
2
1325411010
ref: 2
PIN,FLOAT
€ 3.00
3
1325109211
ref: 3
GASKET,FLOAT CHAMBER (NAS)
€ 6.50
4
0949222002
ref: 4
09492-22006
JET
€ 7.50
5
0949400114
ref: 5
JET,NEEDLE
€ 7.50
6
1338203110
ref: 6
WASHER
€ 2.50
7-1
0949138001
ref: 7-1
JET,MAIN (190)
€ 4.50
7-1
0949138001
ref: 7-1
JET,MAIN (190)
€ 4.50
7-2
0949140005
ref: 7-2
JET,MAIN
€ 0.00
7-2
0949140005
ref: 7-2
JET,MAIN
€ 0.00
7-3
0949142002
ref: 7-3
JET,MAIN
€ 10.00
8
1339201010
ref: 8
GASKET,NEEDLE VALVE (NAS)
€ 2.50
9
1337011010
ref: 9
VALVE ASSY,NEEDLE
€ 62.50
10
0832121048
ref: 10
08321-0104A
LOCK WASHER
€ 2.00
11
0211104208
ref: 11
02112-0420A
SCREW
€ 1.00
12
1326801010
ref: 12
SPRING
€ 3.50
13
1326901010
ref: 13
SCREW,PILOT AIR
€ 14.50
14
1341101010
ref: 14
PLUNGER,STARTER
€ 14.00
15
1341701010
ref: 15
SPRING
€ 3.50
16
1329611010
ref: 16
ROD,THROTTLE VALVE ADJUST
€ 6.50
17
1355125010
ref: 17
13551-25620
VALVE,THROTTLE
€ 29.00
18
1358109210
ref: 18
STOPPER,NEEDLE CLIP
€ 5.50
19
1338358011
ref: 19
NEEDLE.JET
€ 9.00
20
1339412110
ref: 20
13394-40D00
CLIP,NEEDLE
€ 3.00
21
1357336110
ref: 21
SPRING,THROTTLE VALVE
€ 3.00
22
1326805010
ref: 22
SPRING,THROTTLE STOP SCREW
€ 5.50
23
1368808010
ref: 23
CAP,THROTTLE VALVE STOP SCREW
€ 4.00
24
0411112108
ref: 24
04111-1210A
PIN 12X10
€ 2.00
25
1324705010
ref: 25
PLUG
€ 6.00
26
1324905010
ref: 26
GASKET,DRAIN,PLUG (NAS)
€ 1.50
27
1326705010
ref: 27
SCREW,THROTTLE STOP
€ 10.50
28
1357703010
ref: 28
13577-48110
ADJUSTER,CABLE
€ 8.00
29
1366103010
ref: 29
NUT
€ 3.50
30
1341803110
ref: 30
13418-63110
CAP,STARTER PLUNGER
€ 6.50
