REAR SWINGING ARM
TS100 1978 (C) USA (E03)

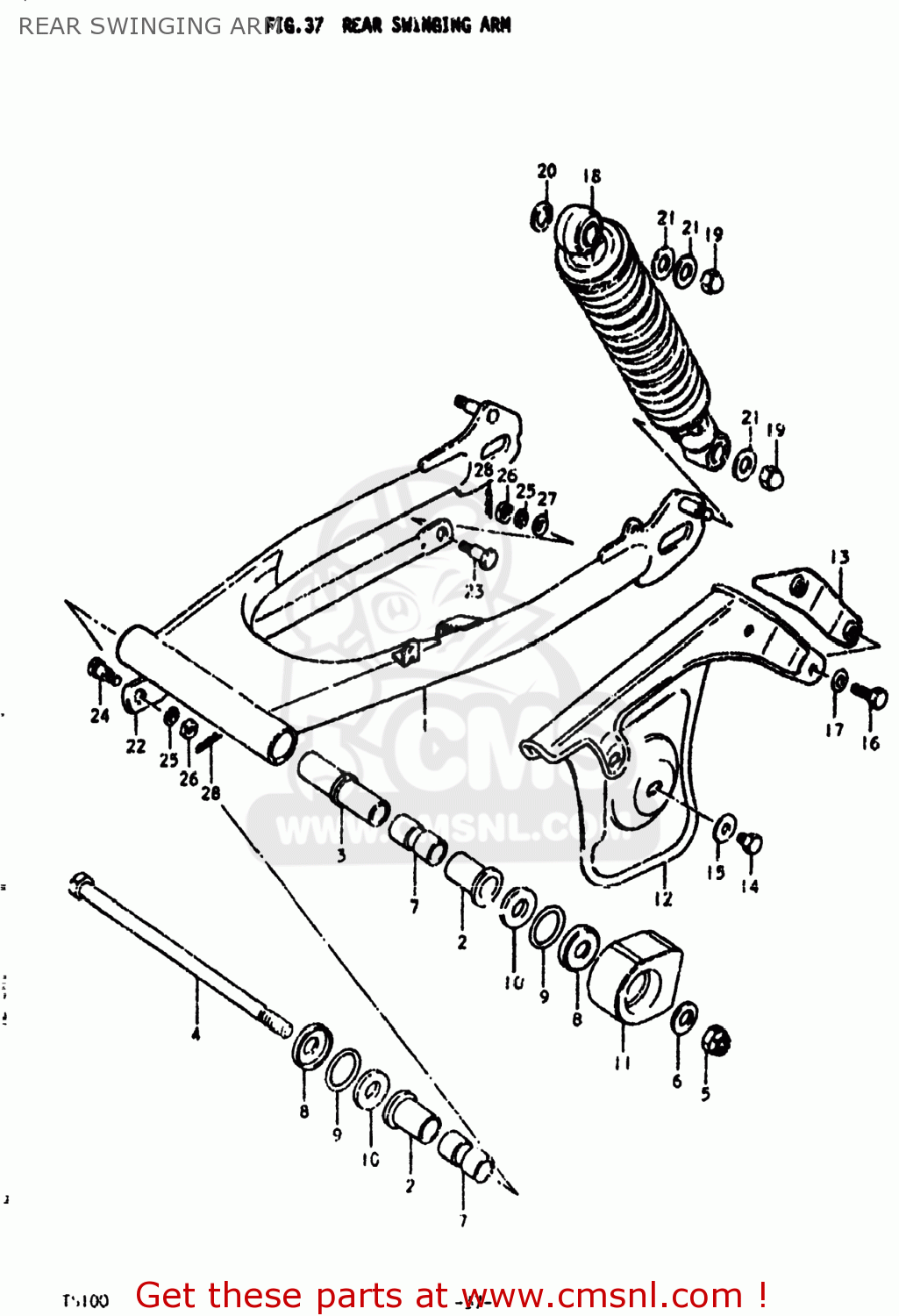

Rear swinging arm diagram TS100 1978 (C) USA (E03)
REAR SWINGING ARM TS100 1978 (C) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
6110048821019
ref: 1
SWING ARM ASSEMBLY,REAR
€ 65.50
2
0930718002
ref: 2
BUSH
€ 10.50
3
6128029300
ref: 3
SPACER,RR SWGARM PIVOT CTR
€ 9.00
4
6121129301
ref: 4
61211-29302
SHAFT,REAR SWING ARM
€ 11.50
5
0915912102
ref: 5
NUT
€ 5.00
6
0832211128
ref: 6
08322-01127
WASHER
€ 2.00
7
6125128000
ref: 7
SPACER,RR SWGARM PIVOT
€ 8.50
8
6126209200
ref: 8
COVER,SWGARM BUSH DUST SEAL
€ 2.50
9
0928024001
ref: 9
O RING(D:2,ID:24.5)
€ 2.00
10
0916012005
ref: 10
WASHER(12.5X24X2.3)
€ 3.00
11
6127328001
ref: 11
BUFFER,CHAIN TOUCH DEFENSE
€ 11.00
12
6131129301019
ref: 12
61311-29302-019
CASE,CHAIN
€ 94.00
13
6138029300
ref: 13
61380-26500
REINFORCEMENT,CHAIN CASE
€ 8.50
14
0910006011
ref: 14
BOLT(6X8)
€ 2.50
15
0916906010
ref: 15
WASHER
€ 3.00
16
0110706168
ref: 16
01500-06167
BOLT, UPPER
€ 3.00
17
0832221068
ref: 17
08322-01067
WASHER
€ 2.00
18
6210048000
ref: 18
62100-26590
ABSORBER ASSEMBLY,REAR SHOCK
€ 135.50
19
0831311108
ref: 19
08313-10107
NUT, LOWER LH
€ 2.50
20
0832211128
ref: 20
08322-01127
WASHER
€ 2.00
21
0916010001
ref: 21
09160-10093
WASHER
€ 2.00
22
6431146000
ref: 22
64311-46000-019
TORQUE LINK,REAR
€ 8.00
23
0911108015
ref: 23
BOLT(8X22)
€ 3.00
24
0911108013
ref: 24
BOLT(8X26.5)
€ 3.00
25
0832121068
ref: 25
08321-01067
LOCK WASHER
€ 2.50
26
0914008008
ref: 26
NUT
€ 1.50
27
0832211088
ref: 27
08322-01087
WASHER
€ 2.00
