REAR BRAKE

TS250ER 1980 (T) (01 02 E04 E09 E16 E17 E18 E21 E22 E24 E30 E39)

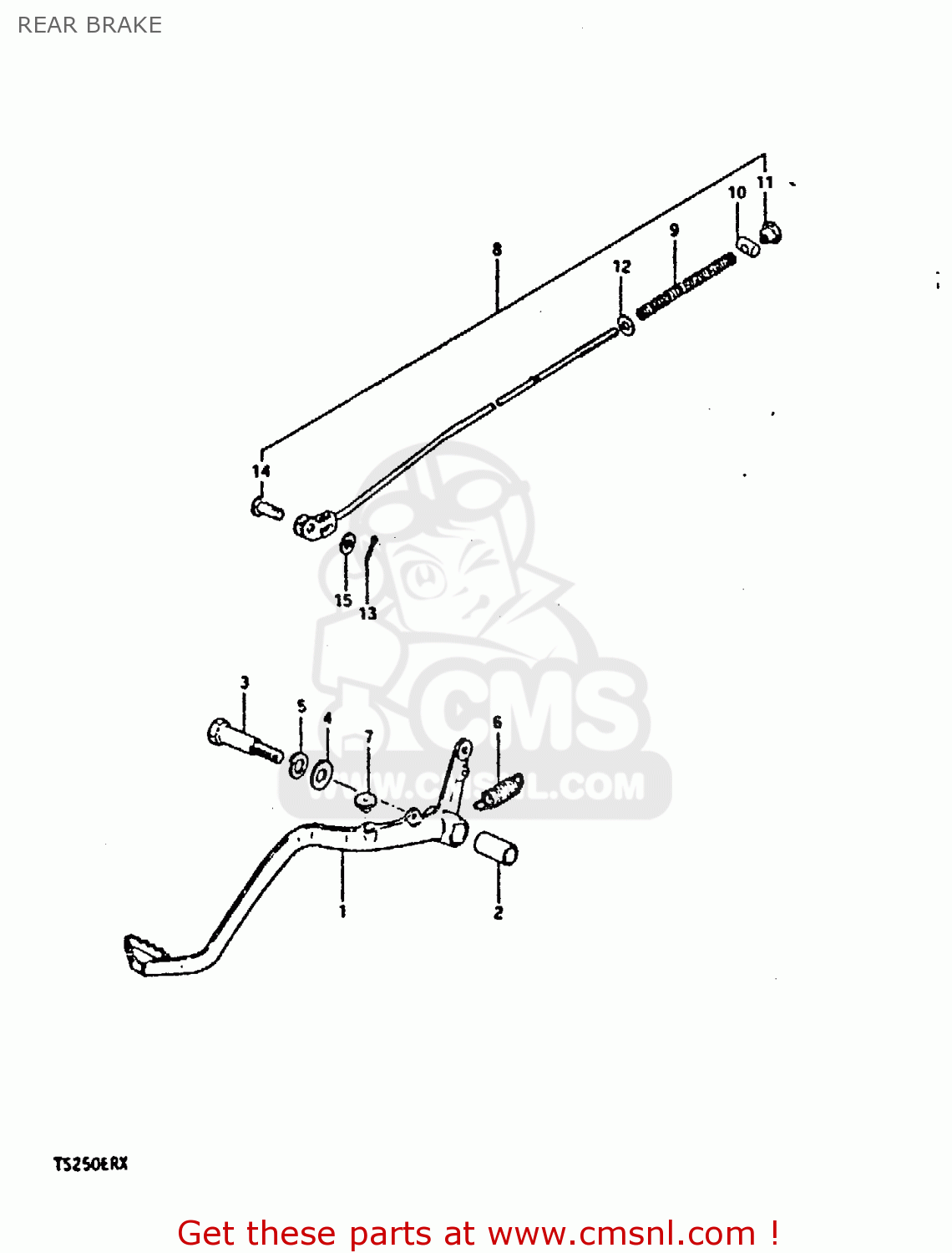

Rear brake diagram TS250ER 1980 (T) (01 02 E04 E09 E16 E17 E18 E21 E22 E24 E30 E39)

REAR BRAKE TS250ER 1980 (T) (01 02 E04 E09 E16 E17 E18 E21 E22 E24 E30 E39)

REAR BRAKE TS250ER 1980 (T) (01 02 E04 E09 E16 E17 E18 E21 E22 E24 E30 E39)

prices are in EUR

ref

part #

description

quantity

1

4311030400
ref: 1

PEDAL,BRAKE

€ 32.50

2

0918010001
ref: 2

SPACER(10.5X16X30)

€ 3.50

3

0910010014
ref: 3

BOLT

€ 2.50

4

0832221108
ref: 4

WASHER

€ 2.50

5

0832121108
ref: 5

LOCK WASHER

€ 2.00

6

0944314013
ref: 6

SPRING

€ 21.50

7

4315530500
ref: 7

STOPPER,BRAKE PEDAL

€ 2.00

8

4330030510
ref: 8

ROD ASSEMBLY,REAR BRAKE

€ 11.50

9

0944009004
ref: 9

SPRING

€ 2.00

10

0920911002
ref: 10

PIN(11X18)

€ 2.00

11

0915006001
ref: 11

NUT

€ 3.50

12

0832221068
ref: 12

WASHER

€ 2.00

13

0411120208
ref: 13

PIN 20X20

€ 1.50

14

0920006013
ref: 14

PIN(L:13.5)

€ 2.00

15

0832221068
ref: 15

WASHER

€ 2.00
