REAR SWINGING ARM
DR100 1989 (K) USA (E03)

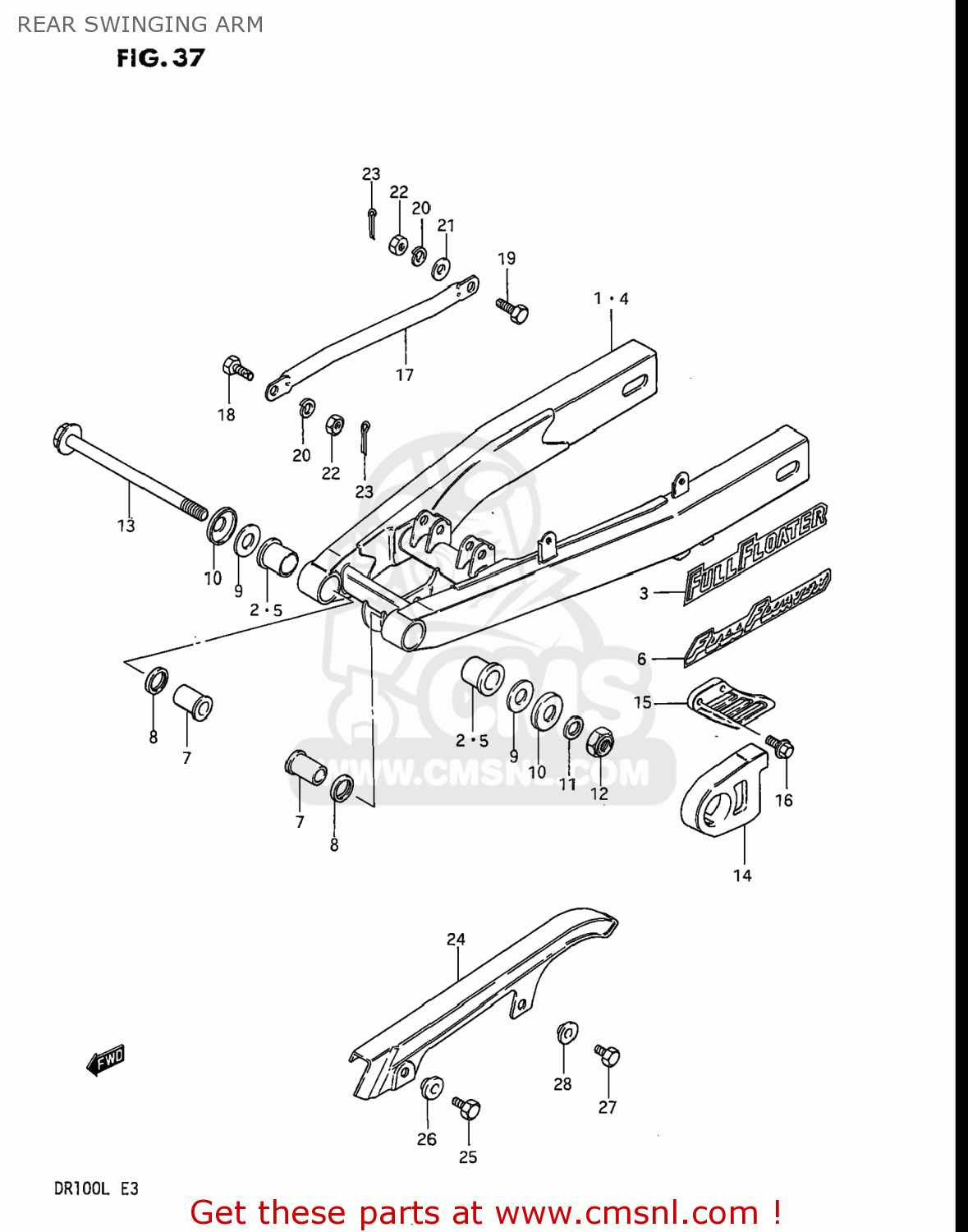

Rear swinging arm diagram DR100 1989 (K) USA (E03)
REAR SWINGING ARM DR100 1989 (K) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
611000582008C
ref: 1
SWING ARM ASSEMBLY,REAR
€ 84.00
2
6126105301
ref: 2
BUSH,RR SWINGING ARM PIVOT
€ 9.50
3
683812092097J
ref: 3
EMBLEM
€ 0.00
4
610000527513L
ref: 4
SWING ARM ASSEMBLY,REAR
€ 100.50
4
610000527513L
ref: 4
SWING ARM ASSEMBLY,REAR
€ 100.50
5
6126105301
ref: 5
BUSH,RR SWINGING ARM PIVOT
€ 9.50
6
6838134A1097J
ref: 6
68381-34A10-97J
€ 0.00
7
6125105300
ref: 7
SPACER,RR SWGARM PIVOT
€ 10.00
8
0928620001
ref: 8
SEAL,OIL(20X27X5)
€ 2.50
9
0821114341
ref: 9
WASHER
€ 3.00
10
6126245002
ref: 10
CVR,RR SWGARM DUST SEAL(OD:40)
€ 4.50
11
0832211148
ref: 11
08322-01147
WASHER
€ 2.00
12
0831921148
ref: 12
08319-2114A
NUT 14MM
€ 3.00
13
6121105301
ref: 13
61211-05302
SHAFT,REAR SWING ARM
€ 12.00
14
6127305251
ref: 14
BUFFER,CHAIN TOUCH DEFLECTOR
€ 0.00
15
6134105260
ref: 15
GUIDE,CHAIN
€ 13.00
16
0151706164
ref: 16
01550-0616A
BOLT
€ 2.50
17-1
643114870008C
ref: 17-1
64311-48700-13L
LINK,REAR TORQUE
€ 11.50
17-2
643114870013L
ref: 17-2
TORQUE LINK,RR
€ 11.50
18
0911108015
ref: 18
BOLT(8X22)
€ 3.00
19
0911108013
ref: 19
BOLT(8X26.5)
€ 3.00
20
0832121088
ref: 20
08321-01087
LOCK WASHER
€ 2.00
21
0832211088
ref: 21
08322-01087
WASHER
€ 2.00
22
0914008008
ref: 22
NUT
€ 1.50
23
0411120208
ref: 23
04111-2020A
PIN 20X20
€ 1.50
24
6131003400
ref: 24
CASE,CHAIN
€ 14.00
25-1
0910006092
ref: 25-1
09100-06157
BOLT 6X8
€ 2.50
25-2
0911606060
ref: 25-2
BOLT 6X8
€ 2.50
26
0916906026
ref: 26
WASHER
€ 2.00
27
0110706125
ref: 27
01500-0612A
BOLT
€ 2.00
28
0916906026
ref: 28
WASHER
€ 2.00
