HEADLAMP
DR200SE 2003 (K3) USA (E03)

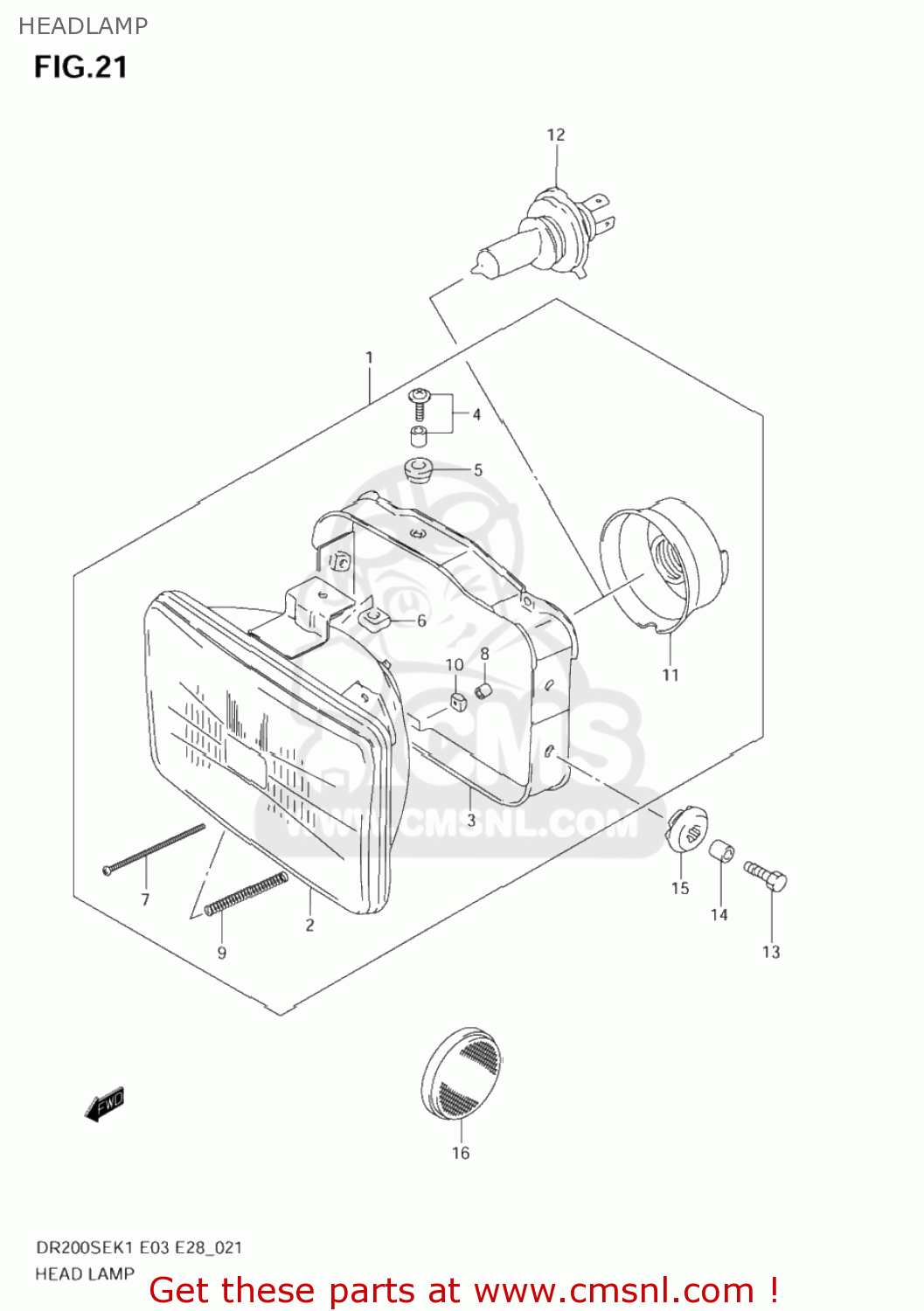

Headlamp diagram DR200SE 2003 (K3) USA (E03)
HEADLAMP DR200SE 2003 (K3) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
3510014A32999
ref: 1
HEADLAMP ASSY
€ 180.50
2
3512114A32
ref: 2
LAMP UNIT
€ 54.00
3
3514114A00
ref: 3
HOUSING
€ 31.00
4
3513638A00
ref: 4
SCREW,MOUNTING
€ 2.50
5
3513945230
ref: 5
CUSHION
€ 1.50
6
3513545900
ref: 6
NUT
€ 2.50
7
3515145900
ref: 7
SCREW
€ 4.00
8
3515843400
ref: 8
CAP,SCREW
€ 2.00
9
3515449200
ref: 9
SPRING
€ 3.50
10
3515245600
ref: 10
NUT,HEADLAMP ADJUST
€ 3.00
11
3517301440
ref: 11
COVER,SOCKET
€ 10.00
12
0947112185
ref: 12
09471-12060
BULB(12V60/55W,H4)
€ 8.00
13
0911606167
ref: 13
BOLT(6X20)
€ 2.00
14
0918006263
ref: 14
SPACER(6.5X9X9)
€ 2.00
15
0932009018
ref: 15
CUSHION
€ 2.00
16
3595014A00
ref: 16
REFLECTOR,REFLEX FR
€ 15.00
