MUFFLER
DR650SE 2014 (L4) USA (E03)

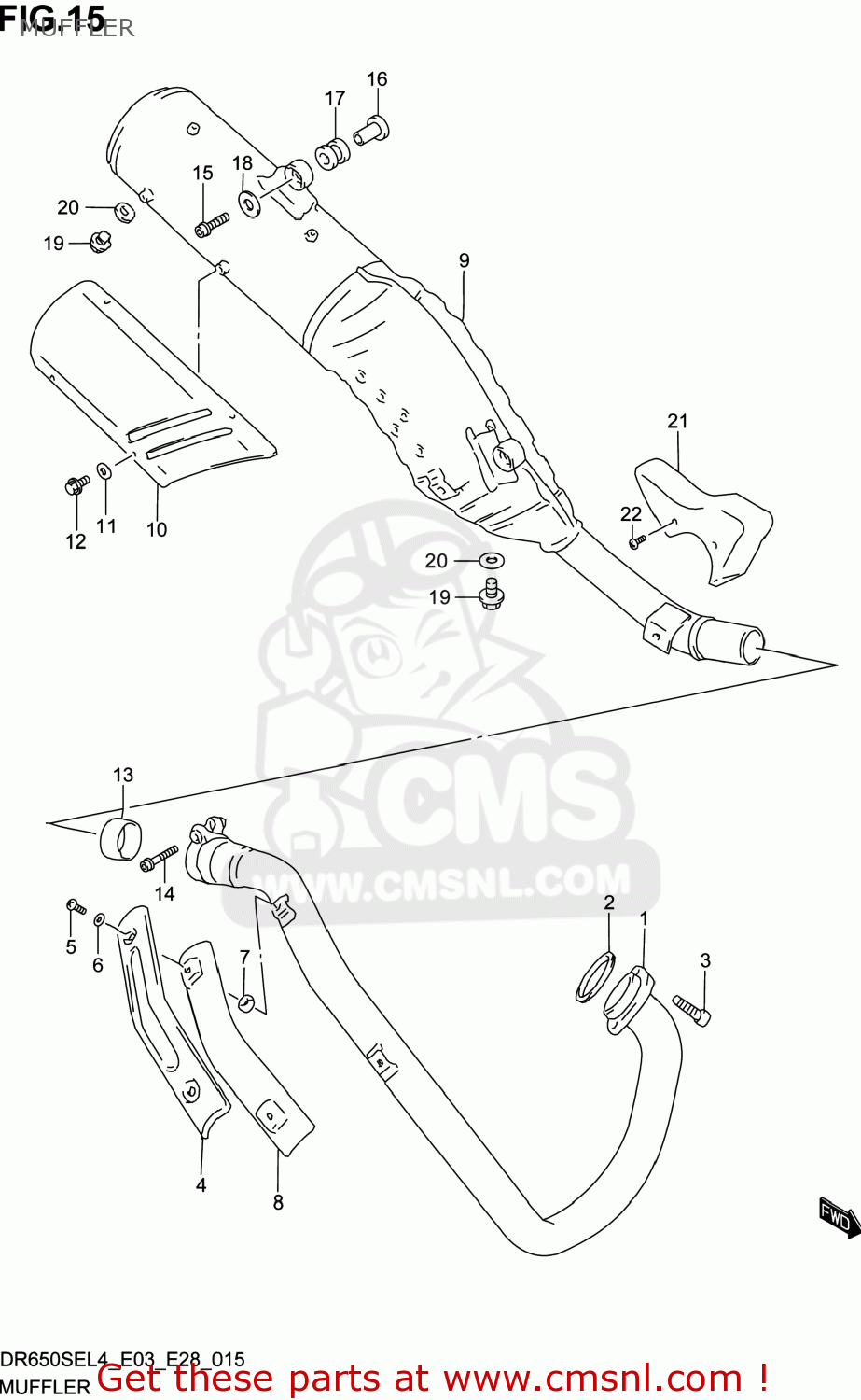

Muffler diagram DR650SE 2014 (L4) USA (E03)
MUFFLER DR650SE 2014 (L4) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
1415032E11
ref: 1
PIPE,EXHAUST
€ 214.50
2
1418122D01
ref: 2
GASKET,EXHAUST PIPE (NAS)
€ 9.00
3
071300825A
ref: 3
BOLT
€ 3.00
4
1418032E00
ref: 4
COVER,EXHAUST PIPE
€ 27.50
5
0913906091
ref: 5
SCREW(6X12)
€ 4.00
6
0916006082
ref: 6
WASHER(6.5X13X1.0)
€ 1.50
7
0916806122
ref: 7
GASKET(6X16X1.4) (NAS)
€ 2.50
8
1418632E00
ref: 8
COVER,EXHAUST PIPE INNER
€ 10.50
9
1431032E31H01
ref: 9
BODY,MUFFLER
€ 646.50
10
1478132E00
ref: 10
COVER,MUFFLER
€ 45.50
11
0916006082
ref: 11
WASHER(6.5X13X1.0)
€ 1.50
12
0913906078
ref: 12
SCREW(6X10)
€ 3.00
13
1477132E00
ref: 13
CONNECTOR,MUFFLER
€ 12.50
14
071200835A
ref: 14
BOLT
€ 2.00
15
0910608193
ref: 15
BOLT(8X30)
€ 2.00
16
0918008151
ref: 16
SPACER(8.6X12X17.5)
€ 6.00
17
0932012043
ref: 17
CUSHION
€ 8.00
18
0916008135
ref: 18
WASHER(8.5X28X1.6)
€ 2.00
19
0924712103
ref: 19
PLUG(12X9)
€ 3.50
20
0916812002
ref: 20
GASKET(12.1X16.2X3.7) (NAS)
€ 2.00
21
1478232E00
ref: 21
COVER,CONNECTOR CLAMP
€ 21.00
22
0913906078
ref: 22
SCREW(6X10)
€ 3.00
