STAND
GS1100G 1985 (F) GENERAL EXPORT (E01)

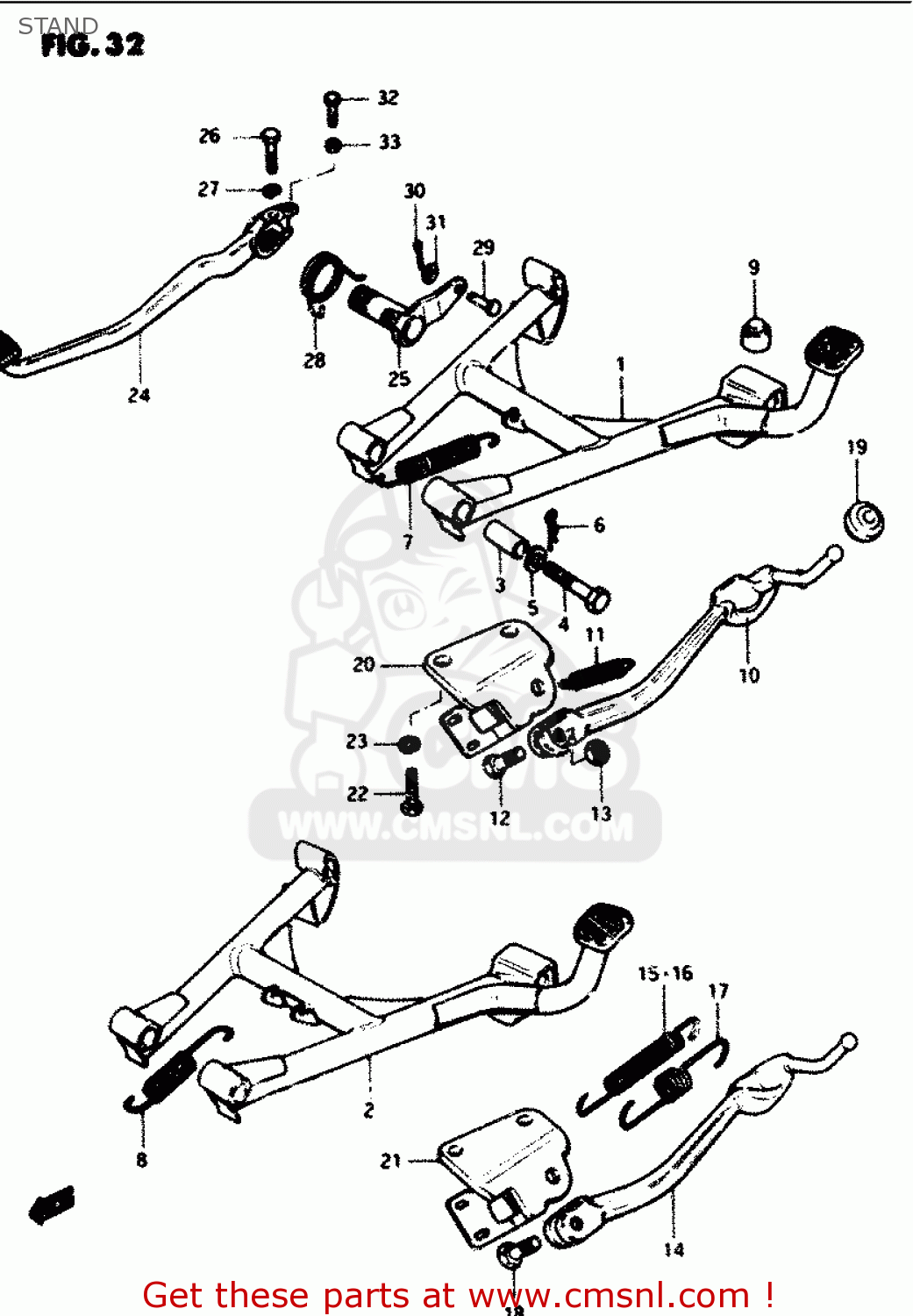

Stand diagram GS1100G 1985 (F) GENERAL EXPORT (E01)
STAND GS1100G 1985 (F) GENERAL EXPORT (E01)
×
prices are in EUR
ref
part #
description
quantity
1
4210049401
ref: 1
STAND,CENTER
€ 76.00
2
4210049411
ref: 2
E15,E22,E26
STAND, CENTER
€ 0.00
3
0918010040
ref: 3
SPACER(10X16X38.8)
€ 3.00
4
0910110034
ref: 4
BOLT
€ 6.50
5
0832121107
ref: 5
WASHER,LOCK,10
€ 2.00
6
0938510001
ref: 6
CLIP
€ 1.50
7
0944320002
ref: 7
SPRING
€ 9.50
8
0944318009
ref: 8
E15,E22,E26
SPRING
€ 21.00
9
0932110001
ref: 9
CUSHION
€ 2.50
10
4231049251
ref: 10
E4,E6,E17,E24,MODEL
STAND,PROP
€ 72.50
11
0944317005
ref: 11
E4,E6,E17,E24,MODEL
SPRING
€ 11.50
12
0910010067
ref: 12
E4,E6,E17,E24,MODEL
BOLT(10X30)
€ 3.50
13
0831022106
ref: 13
NUTM10X1.25X8
€ 2.00
14
4231045601
ref: 14
E15,E16,E18,E22,E26
STAND, PROP
€ 46.50
15
0944317006
ref: 15
E15,E16,E18,E26,MODE
SPRING
€ 4.50
16
0944311008
ref: 16
E22
SPRING
€ 5.50
17
0944319002
ref: 17
E22
SPRING, OUTER
€ 4.00
18
0911110019
ref: 18
E15,E16,E18,E22,E26
BOLT L:30
€ 4.50
19
0932007001
ref: 19
CUSHION
€ 4.00
20
4233049251
ref: 20
E4,E6,E17,E24,MODEL
BRACKET,SIDE STAND
€ 0.00
21
4233045110
ref: 21
E15,E16,E18,E22,E26
BRACKET
€ 20.50
22
0910010007
ref: 22
BOLT
€ 4.50
23
0832121107
ref: 23
WASHER,LOCK,10
€ 2.00
24
4311049450
ref: 24
PEDAL,BRAKE
€ 76.50
25
4312045350
ref: 25
ARM,BRAKE PEDAL ROD
€ 30.50
26
0110708258
ref: 26
BOLT
€ 2.50
27
0832121088
ref: 27
LOCK WASHER
€ 2.00
28
0944837017
ref: 28
SPRING
€ 4.00
29
0920006029
ref: 29
PIN
€ 1.50
30
0411120158
ref: 30
PIN
€ 1.50
31
0832221067
ref: 31
WASHER
€ 2.00
32
0110706207
ref: 32
BOLT
€ 2.00
33
0831011067
ref: 33
NUT 6MM
€ 2.50
