CARBURETOR
GS650M 1983 (D) USA (E03)

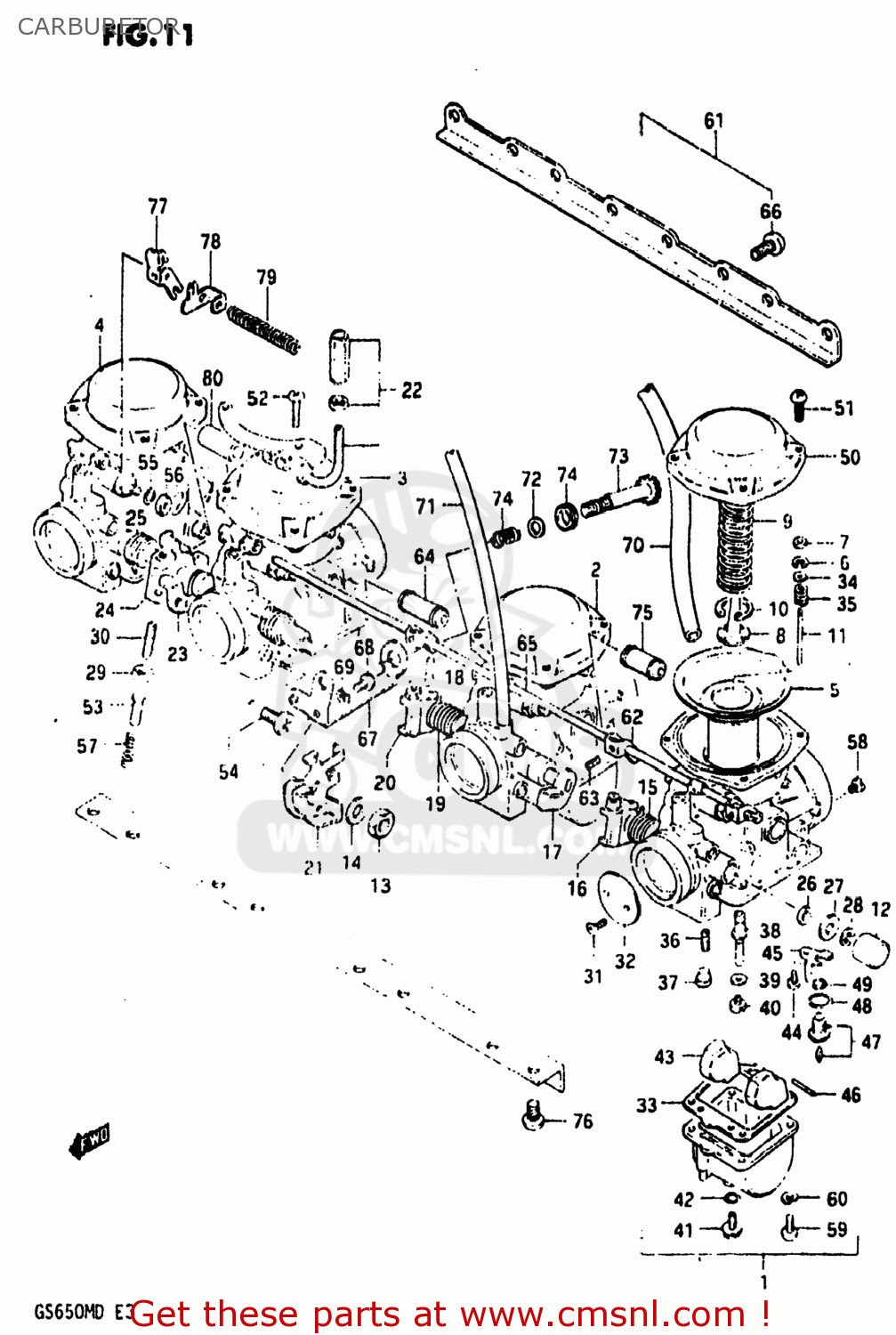

Carburetor diagram GS650M 1983 (D) USA (E03)
CARBURETOR GS650M 1983 (D) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
1320134390
ref: 1
CARBURETOR ASSEMBLY
€ 165.00
2
1320234390
ref: 2
CARBURETOR ASSEMBLY
€ 165.00
3
1320334390
ref: 3
CARBURETOR ASSEMBLY
€ 165.00
4
1320434390
ref: 4
CARBURETOR ASSEMBLY
€ 165.00
5
1350034390
ref: 5
13500-31300
DIAPHRAGM ASSEMBLY
€ 184.50
6
1339431210
ref: 6
CLIP,NEEDLE
€ 3.50
7
1338744030
ref: 7
RING
€ 5.00
8
1338944030
ref: 8
HOLDER,GUIDE
€ 10.50
9
1350347070
ref: 9
SPRING
€ 9.50
10
1358144030
ref: 10
E RING
€ 6.50
11
1338334200
ref: 11
NEEDLE JET
€ 0.00
12
1357847070
ref: 12
CAP
€ 5.50
13
0831022088
ref: 13
08310-00087
NUT 8MM
€ 2.00
14
1360647070
ref: 14
WASHER
€ 3.00
15
1357347070
ref: 15
SPRING,THROTTLE SHAFT
€ 6.00
16
1355047070
ref: 16
SHAFT,THROTTLE
€ 44.50
17
1355047080
ref: 17
SHAFT,THROTTLE
€ 42.50
18
1356347070
ref: 18
PIN,THROTTLE SHAFT
€ 0.00
19
1357345110
ref: 19
SPRING,THROTTLE SHAFT
€ 0.00
20
1355347070
ref: 20
LEVER,THROTTLE SHAFT
€ 0.00
21
1355547070
ref: 21
LEVER ASSEMBLY,THROTTLE
€ 0.00
22
1362134390
ref: 22
BRACKET
€ 10.50
23
1355047100
ref: 23
SHAFT,THROTTLE
€ 0.00
24
1355047090
ref: 24
SHAFT,THROTTLE
€ 0.00
25
1357347080
ref: 25
SPRING,THROTTLE SHAFT
€ 0.00
26
1355631210
ref: 26
13651-51010
SEAL
€ 4.00
27
1355747070
ref: 27
GASKET,THROTTLE SHAFT (NAS)
€ 4.00
28
1361744080
ref: 28
E RING
€ 3.50
29
1360747070
ref: 29
NUT
€ 4.00
30
1360547080
ref: 30
SCREW
€ 7.00
31
1360444080
ref: 31
SCREW
€ 3.50
32
1355147090
ref: 32
VALVE,THROTTLE (BUTTERFLY)
€ 17.00
33
1325144080
ref: 33
13251-44080-H17
GASKET,FLOAT CHAMBER (NAS)
€ 9.50
34
1338244030
ref: 34
WASHER
€ 3.50
35
1338844030
ref: 35
SPRING
€ 6.00
36
0949242010
ref: 36
JET,PILOT(42.5)
€ 8.50
37
1335744080
ref: 37
PLUG,NEEDLE JET
€ 4.50
38
0949400319
ref: 38
JET,NEEDLE
€ 18.50
39
1333244080
ref: 39
13382-03110
WASHER,NEEDLE NOZZLE
€ 2.50
40
0949122016
ref: 40
JET,MAIN(110)
€ 7.00
41
1324744080
ref: 41
PLUG,DRAIN
€ 9.50
42
1324644080
ref: 42
GASKET (NAS)
€ 3.50
43
1325044080
ref: 43
FLOAT
€ 31.00
44
0211204068
ref: 44
02112-0406B
SCREW 4X6
€ 2.00
45
1337311400
ref: 45
PLATE,NEEDLE VALVE FITING
€ 7.00
46
1325492311
ref: 46
PIN,FLOAT
€ 2.00
47
1337011400
ref: 47
13370-44500
VALVE ASSEMBLY,NEEDLE
€ 40.50
48
1337444080
ref: 48
13374-35C00
O-RING,NEEDLE VALVE
€ 6.00
49
1337665010
ref: 49
13376-19F00
FILTER
€ 6.50
50
1350234390
ref: 50
COVER
€ 29.00
51
1360234390
ref: 51
02112-7516A
SCREW
€ 2.50
52
1360134390
ref: 52
SCREW
€ 1.50
53
1357547070
ref: 53
PIN,THROTTLE LEVER
€ 2.50
54
1360545410
ref: 54
13605-73000
SCREW
€ 8.00
55
1327847090
ref: 55
O RING
€ 2.00
56
1368231210
ref: 56
CAP,STARTER VALVE
€ 5.00
57
1326844010
ref: 57
SPRING,THROTTLE SCREW
€ 3.00
58
0949332002
ref: 58
JET
€ 11.50
59
0211205168
ref: 59
02112-05167
SCREW
€ 2.50
60
0832121068
ref: 60
08321-01067
LOCK WASHER
€ 2.50
61
1321034390
ref: 61
CARBURETOR ASSEMBLY
€ 127.00
62
1342249330
ref: 62
13422-44080
LEVER
€ 10.00
63
1360534390
ref: 63
13605-09300
SCREW
€ 3.50
64
1368534390
ref: 64
PIPE
€ 9.00
65
1341047070
ref: 65
SHAFT,STARTER
€ 29.00
66
1360205126
ref: 66
02112-0512A
SCREW
€ 1.50
67
1362744110
ref: 67
BRACKET,THROTTLE ADJUST
€ 12.50
68
0211205105
ref: 68
02112-0510A
SCREW
€ 2.00
69
0832121055
ref: 69
08321-0105A
WASHER,LOCK
€ 3.00
70
1368311450
ref: 70
44420-44AR0
HOSE
€ 13.00
71
1368331610
ref: 71
09355-45855-600
HOSE
€ 14.00
72
1343234390
ref: 72
13427-38300
WASHER
€ 1.50
73
1326734390
ref: 73
ADJUSTER
€ 15.50
74
1327634390
ref: 74
BUSH
€ 6.00
75
1368534380
ref: 75
PIPE
€ 17.50
76
1360206126
ref: 76
02112-0612A
SCREW
€ 1.50
77
1341349360
ref: 77
13413-49220
LEVER
€ 4.00
78
1342149360
ref: 78
13421-49220
LEVER
€ 3.00
79
1343749220
ref: 79
SPRING,CHOKE CABLE
€ 0.00
80
1368334390
ref: 80
09354-65113-600
HOSE
€ 26.00
