TRANSMISSION
GT200E 1979 (N) GENERAL EXPORT (E01)

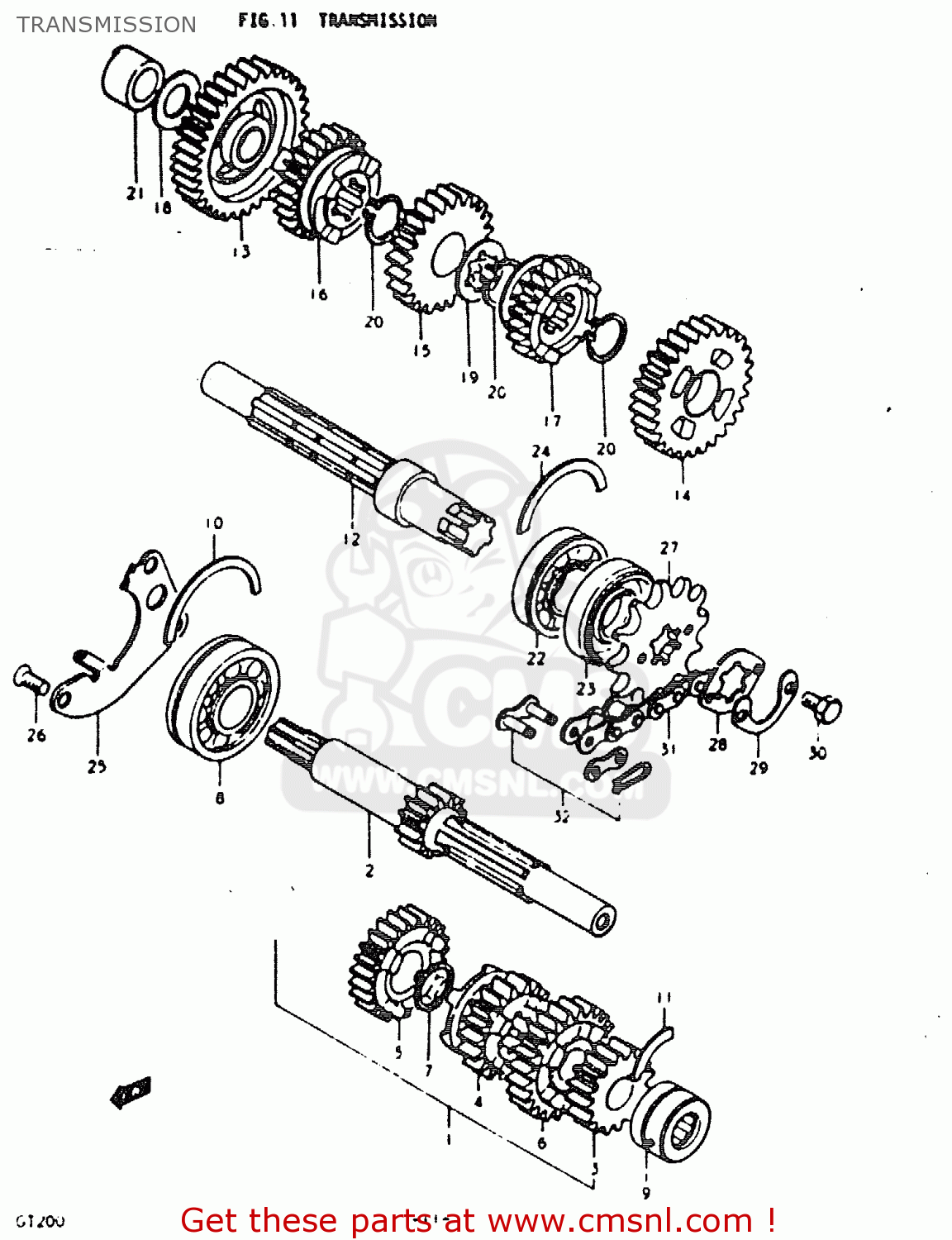

Transmission diagram GT200E 1979 (N) GENERAL EXPORT (E01)
TRANSMISSION GT200E 1979 (N) GENERAL EXPORT (E01)
×
prices are in EUR
ref
part #
description
quantity
1
2412010300
ref: 1
COUNTERSHAFT ASSY
€ 0.00
2
2412110200
ref: 2
NT:12
SHAFT, COUNTER
€ 0.00
3
2422110300
ref: 3
NT:16
GEAR, 2ND DRIVE
€ 0.00
4
2423110300
ref: 4
NT:20
GEAR, 3RD DRIVE
€ 0.00
5
2424110301
ref: 5
NT:23
GEAR, 4TH DRIVE
€ 0.00
6
2425110300
ref: 6
NT:24
GEAR, 5TH DRIVE
€ 0.00
7
0938020003
ref: 7
CIRCLIP
€ 3.00
8
0816063040
ref: 8
BEARING
€ 23.00
9
0926315011
ref: 9
ROLLER BEARING (15X30X1
€ 39.00
10
0939052002
ref: 10
C RING
€ 3.00
11
0939930003
ref: 11
KNOCK RING
€ 4.00
12
2413110200
ref: 12
SHAFT, DRIVE
€ 0.00
13
2431010200
ref: 13
NT:35
GEAR, 1ST DRIVEN
€ 0.00
14
2432010300
ref: 14
NT:28
GEAR, 2ND DRIVEN
€ 0.00
15
2433110300
ref: 15
NT:25
GEAR, 3RD DRIVEN
€ 67.50
16
2434110301
ref: 16
NT:23
GEAR, 4TH DRIVEN
€ 0.00
17
2435110300
ref: 17
NT:21
GEAR, 5TH DRIVEN
€ 90.50
18
0821115262
ref: 18
THRUST WASHER
€ 2.00
19
0916720007
ref: 19
WASHER
€ 3.00
20
0938020003
ref: 20
CIRCLIP
€ 3.00
21
0930015007
ref: 21
BUSHING
€ 7.50
22
0926220047
ref: 22
BEARING(20X47X14)
€ 30.50
23
0928320016
ref: 23
OIL SEAL
€ 6.00
24
0939047002
ref: 24
C RING
€ 2.50
25
2474110200
ref: 25
RETAINER, COUNTER SHAFT BEARING
€ 5.50
26
0212206128
ref: 26
SCREW
€ 3.00
27
2751110300
ref: 27
NT:12
SPROCKET, ENGINE
€ 20.50
28
2751236200
ref: 28
PLATE
€ 7.00
29
2751336200
ref: 29
LOCK WASHER
€ 3.50
30
0910006074
ref: 30
BOLT 6X10
€ 2.00
31
2760010210
ref: 31
#520*981
CHAIN ASSY, DRIVE
€ 80.00
32
2762036110
ref: 32
JOINT ASSEMBLY,CHAIN
€ 8.50
