TRANSMISSION
RM250 1981 (X)

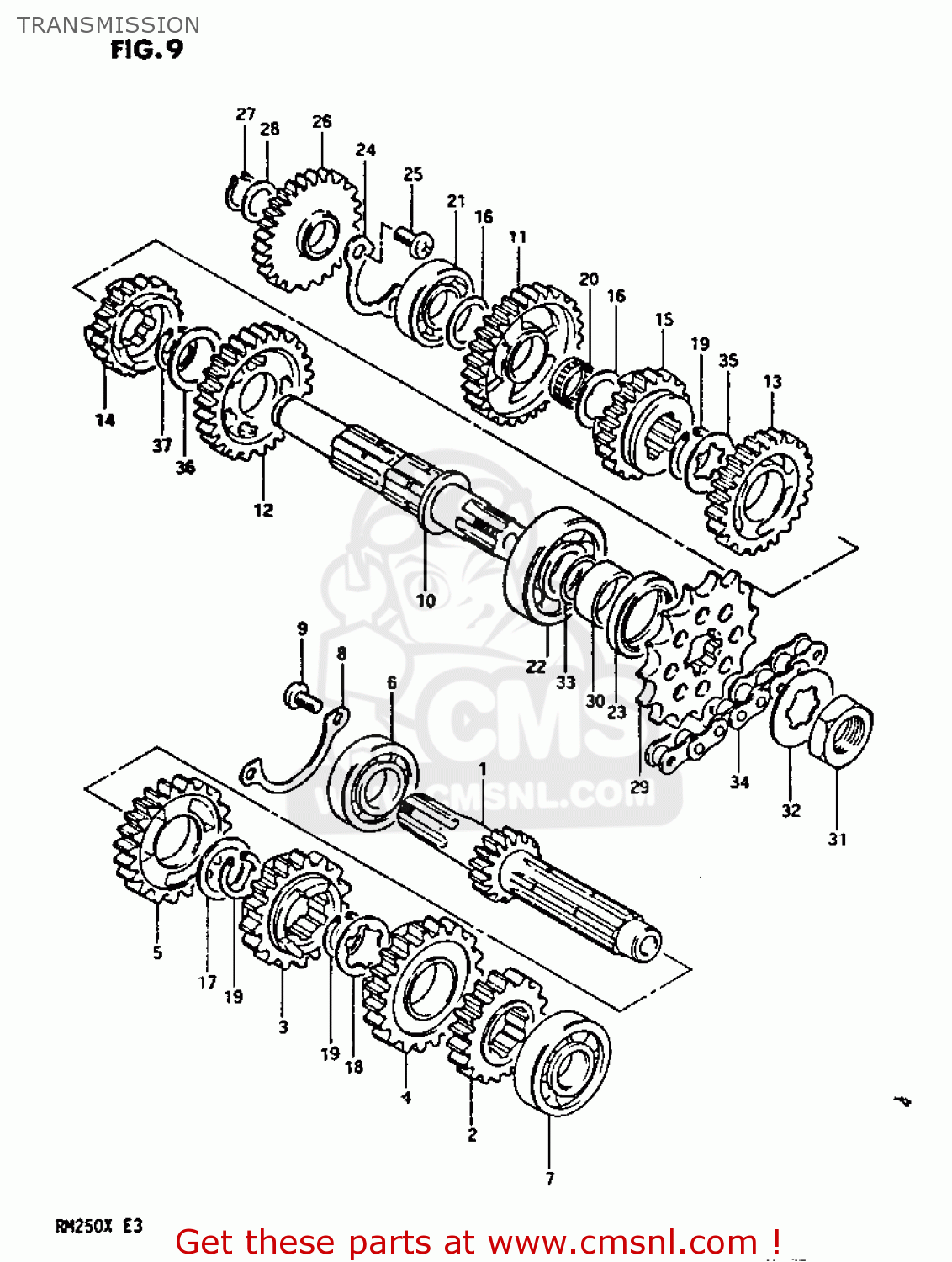

Transmission diagram RM250 1981 (X)
TRANSMISSION RM250 1981 (X)
×
prices are in EUR
ref
part #
description
quantity
1
2412140301
ref: 1
SHAFT,COUNTER
€ 103.50
2
2422141102
ref: 2
GEAR,SECOND DRIVE
€ 74.50
3
2423114991
ref: 3
GEAR,THIRD DRIVE
€ 66.50
4
2424114301
ref: 4
GEAR,FOURTH DRIVE
€ 43.50
5
2425114201
ref: 5
GEAR,FIFTH DRIVE
€ 36.50
6
0926220073
ref: 6
BEARING(20X52X15)
€ 19.00
7
0926217023
ref: 7
BEARING(17X40X12)
€ 14.00
8
2474140300
ref: 8
PLATE,COUNTERSHAFT BEARING
€ 18.00
9
0211206128
ref: 9
SCREW 6X12
€ 2.00
10
2413114201
ref: 10
SHAFT,DRIVE
€ 77.50
11
2431114201
ref: 11
GEAR,1ST DRIVEN(NT:27)
€ 78.50
12
2432014202
ref: 12
GEAR,SECOND DRIVEN
€ 68.00
13
2433114201
ref: 13
GEAR,THIRD DRIVEN
€ 36.00
14
2434114203
ref: 14
GEAR,FOURTH DRIVEN
€ 50.50
15
2435114201
ref: 15
GEAR,FIFTH DRIVEN
€ 54.50
16
0821117281
ref: 16
WASHER
€ 3.00
17
0918122002
ref: 17
SHIM(22X28X0.5)
€ 1.00
18
0916722011
ref: 18
18
WASHER,LOCK
€ 3.00
19
0938022006
ref: 19
CIRCLIP
€ 3.00
20
0926317004
ref: 20
BEARING(17X21X9.8)
€ 7.00
21
0926217023
ref: 21
BEARING(17X40X12)
€ 14.00
22
0926222014
ref: 22
BEARING
€ 59.50
23
0928332003
ref: 23
SEAL,OIL(32X42X6)
€ 3.50
24
2475140300
ref: 24
PLATE,DRIVESHAFT BEARING
€ 5.50
25
0212206128
ref: 25
SCREW
€ 3.00
26
2626041101
ref: 26
GEAR,KICK STARTER IDLE
€ 52.00
27
0938017001
ref: 27
CIRCLIP
€ 2.00
28
0821117241
ref: 28
WASHER
€ 2.00
29
2751114210
ref: 29
STD,OPT,NT:13
SPROCKET,ENGINE (NT:14)
€ 24.50
30
0918022007
ref: 30
27511-41110
SPACER(22X32X11.5)
€ 10.00
31
0914022006
ref: 31
NUT
€ 6.00
32
0916722005
ref: 32
WASHER,LOCK
€ 2.50
33
0928022003
ref: 33
O RING(D:1.7,ID:22)
€ 2.50
34
2760014212
ref: 34
CHAIN ASSEMBLY,DRIVE
€ 80.00
35
0916722013
ref: 35
19.5
WASHER,LOCK
€ 2.50
36
0822125325
ref: 36
SHIM
€ 2.00
37
0833131256
ref: 37
CIRCLIP
€ 2.00
