REAR COMBINATION LAMP
TS50ERK 1983 D) (E02 E16 E22)

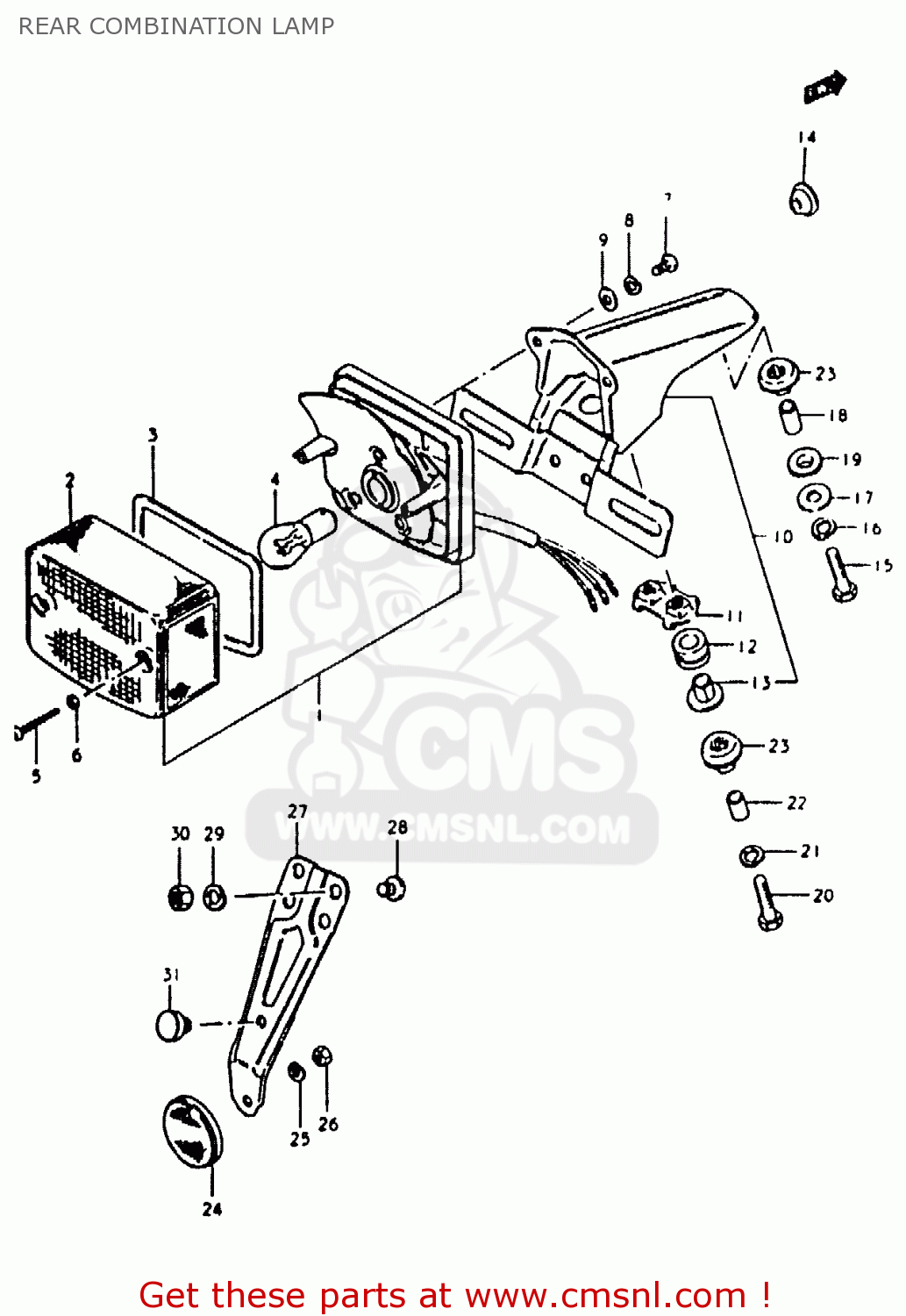

Rear combination lamp diagram TS50ERK 1983 D) (E02 E16 E22)
REAR COMBINATION LAMP TS50ERK 1983 D) (E02 E16 E22)
×
prices are in EUR
ref
part #
description
quantity
1
3572048522
ref: 1
LAMP UNIT, TAIL
€ 115.00
2
3571248523
ref: 2
LENS
€ 26.00
3
3571348510
ref: 3
GASKET (NAS)
€ 8.50
4
0947106034
ref: 4
BULB (6V,21/5W)
€ 0.00
5
0321104308
ref: 5
EXECUTED LOCALLY
SCREW
€ 1.50
6
3562743010
ref: 6
GASKET (NAS)
€ 2.00
7
0211205128
ref: 7
SCREW
€ 2.50
8
0832121058
ref: 8
LOCK WASHER
€ 2.00
9
0832221058
ref: 9
WASHER
€ 2.50
10
3573048510
ref: 10
BRACKET ASSY
€ 61.00
11
3571630950
ref: 11
PLATE
€ 10.50
12
3576530950
ref: 12
CUSHION
€ 18.00
13
3576630950
ref: 13
SPACER
€ 2.00
14
0930807004
ref: 14
GROMMET
€ 2.50
15
0110706308
ref: 15
BOLT
€ 2.50
16
0832121068
ref: 16
LOCK WASHER
€ 2.50
17
0916006060
ref: 17
WASHER
€ 2.00
18
0918006072
ref: 18
SPACER
€ 2.00
19
0932009003
ref: 19
CUSHION
€ 2.00
20
0110706408
ref: 20
BOLT 6X40
€ 2.00
21
0832121068
ref: 21
LOCK WASHER
€ 2.50
22
0918006006
ref: 22
SPACER (6.8X10X11.5)
€ 3.00
23
0932009010
ref: 23
CUSHION
€ 2.50
24
3597030910
ref: 24
REFLEX REFLECTOR,RR
€ 47.50
25
0832121058
ref: 25
LOCK WASHER
€ 2.00
26
0831011058
ref: 26
NUT
€ 2.50
27-1
3597448520
ref: 27-1
BRACKET
€ 6.00
27-2
3597448510
ref: 27-2
E41
BRACKET
€ 4.50
28
0214206108
ref: 28
SCREW
€ 2.00
29
0832121068
ref: 29
LOCK WASHER
€ 2.50
30
0831011068
ref: 30
NUT
€ 2.50
31
0932105010
ref: 31
CUSHION
€ 3.50
