GEAR SHIFTING
GSXR750 2009 (K9) USA (E03)

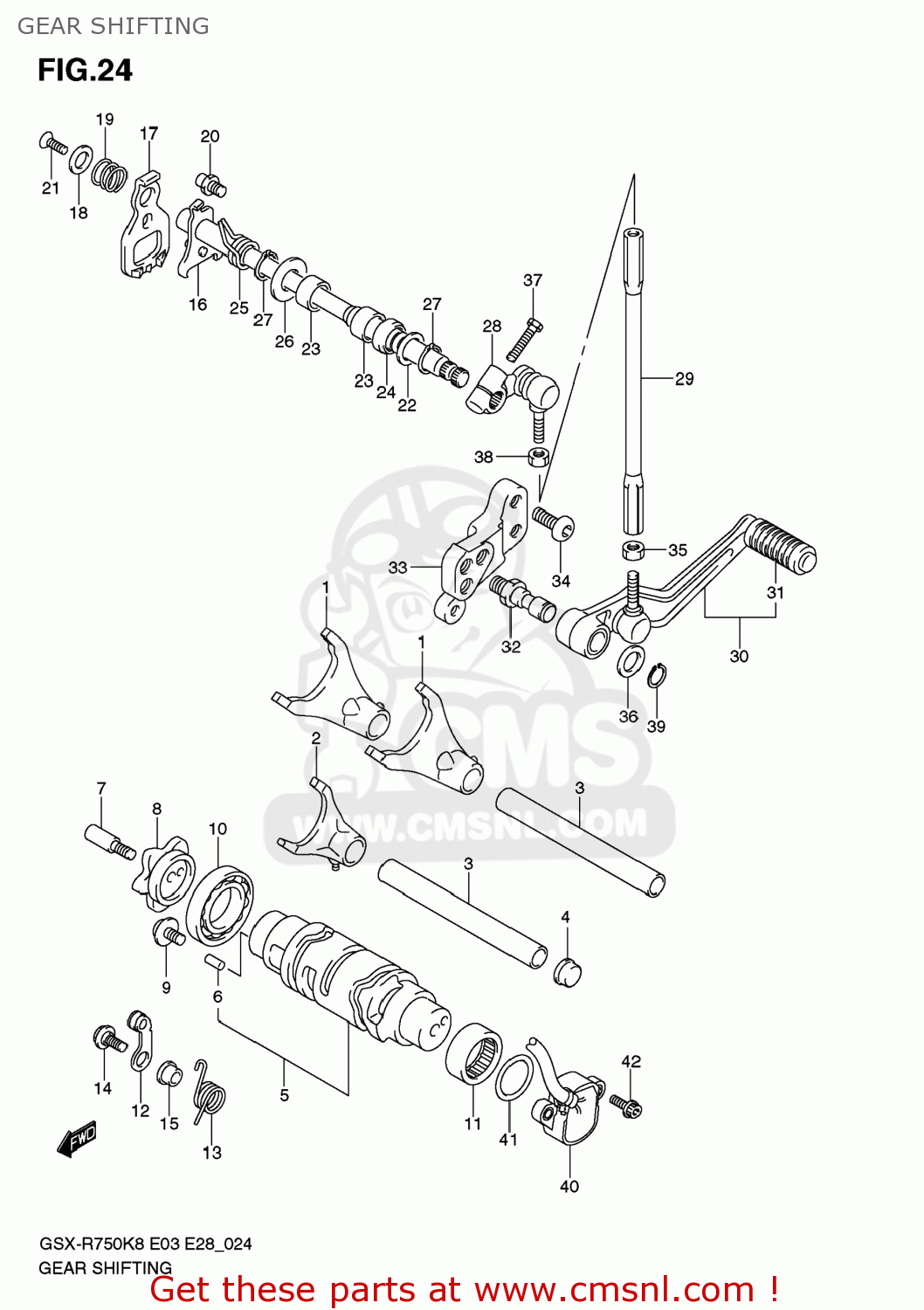

Gear shifting diagram GSXR750 2009 (K9) USA (E03)
GEAR SHIFTING GSXR750 2009 (K9) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
2521101H01
ref: 1
FORK,GEAR SHIFT NO.1
€ 72.50
2
2523101H01
ref: 2
FORK,GEAR SHIFT NO.3
€ 74.00
3
2541135F00
ref: 3
SHAFT,GEAR SHIFT FORK NO.1
€ 18.00
4
2571237H00
ref: 4
PLUG,GEAR SHIFT FORK SHAFT
€ 4.50
5
2531001H00
ref: 5
CAM,GEAR SHIFT
€ 134.00
6
0422104089
ref: 6
PIN
€ 1.50
7
2531242F01
ref: 7
BOLT,GEAR SHIFT CAM PLATE
€ 5.50
8
2538113E30
ref: 8
PLATE,GEAR SHIFT CAM
€ 30.00
9
0913606147
ref: 9
SCREW(6X12)
€ 2.00
10
0926225006
ref: 10
BEARING(25X47X8)
€ 24.00
11
0926325018
ref: 11
BEARING(25X32X12)
€ 17.50
12
2535006G00
ref: 12
STOPPER,SHIFT CAM
€ 19.00
13
2535501H00
ref: 13
SPRING,GEAR SHIFT CAM STOPPER
€ 3.00
14
2535701H00
ref: 14
BOLT,SHIFT CAM STOPPER ARM
€ 3.00
15
2535801H00
ref: 15
SPACER,CAM STOPPER
€ 6.00
16
2551001H00
ref: 16
SHAFT,GEAR SHIFT
€ 77.00
17
2551206G10
ref: 17
PLATE,GEAR SHIFT CAM DRIVE
€ 20.00
18
2551901H00
ref: 18
WASHER,GEAR SHIFT SHAFT END
€ 3.00
19
2551801H00
ref: 19
SPRING,GEAR SHIFT PLATE RETURN
€ 2.00
20
2567101011
ref: 20
STOPPER,GEAR SHIFT ARM
€ 3.00
21
0912606014
ref: 21
SCREW(6X16)
€ 2.00
22
0916014016
ref: 22
WASHER(14X29X0.8)
€ 1.50
23
0926314027
ref: 23
BEARING(14X20X12)
€ 11.00
24
0928314006
ref: 24
SEAL,OIL(14X22X6)
€ 6.50
25
0944420001
ref: 25
SPRING
€ 5.00
26
0918114167
ref: 26
SHIM(14X22X1)
€ 3.50
27
083313114A
ref: 27
CIRCLIP
€ 2.00
28
2552001H00
ref: 28
ARM,GEAR SHIFT LINK
€ 62.50
29
2552501H00
ref: 29
ROD,GEAR SHIFT LINK
€ 32.00
30
2560001H00
ref: 30
LEVER ASSY,GEA
€ 106.50
31
2565220C00
ref: 31
RUBBER,GEAR SHIFT PEDAL
€ 8.00
32
2561703F10
ref: 32
SHAFT,GEAR SHIFT LEVER
€ 10.50
33
2568101H00
ref: 33
BRACKET,GEAR SHIFT LEVER
€ 102.00
34
0910608167
ref: 34
BOLT(8X20)
€ 3.50
35
0914006025
ref: 35
NUT
€ 2.00
36
0916012011
ref: 36
WASHER(12.5X20X1)
€ 1.50
37
015000625A
ref: 37
BOLT
€ 2.50
38
0831000067
ref: 38
NUT
€ 2.50
39
083313112A
ref: 39
CIRCLIP
€ 2.00
40
3773001H01
ref: 40
37730-14J00
SENSOR ASSY,GE
€ 87.50
41
0928026005
ref: 41
O RING(D:2.4,ID:26.2)
€ 2.50
42
0910605023
ref: 42
BOLT(5X16)
€ 2.50
