TRANSMISSION
RV50 1981 (X) (E01)

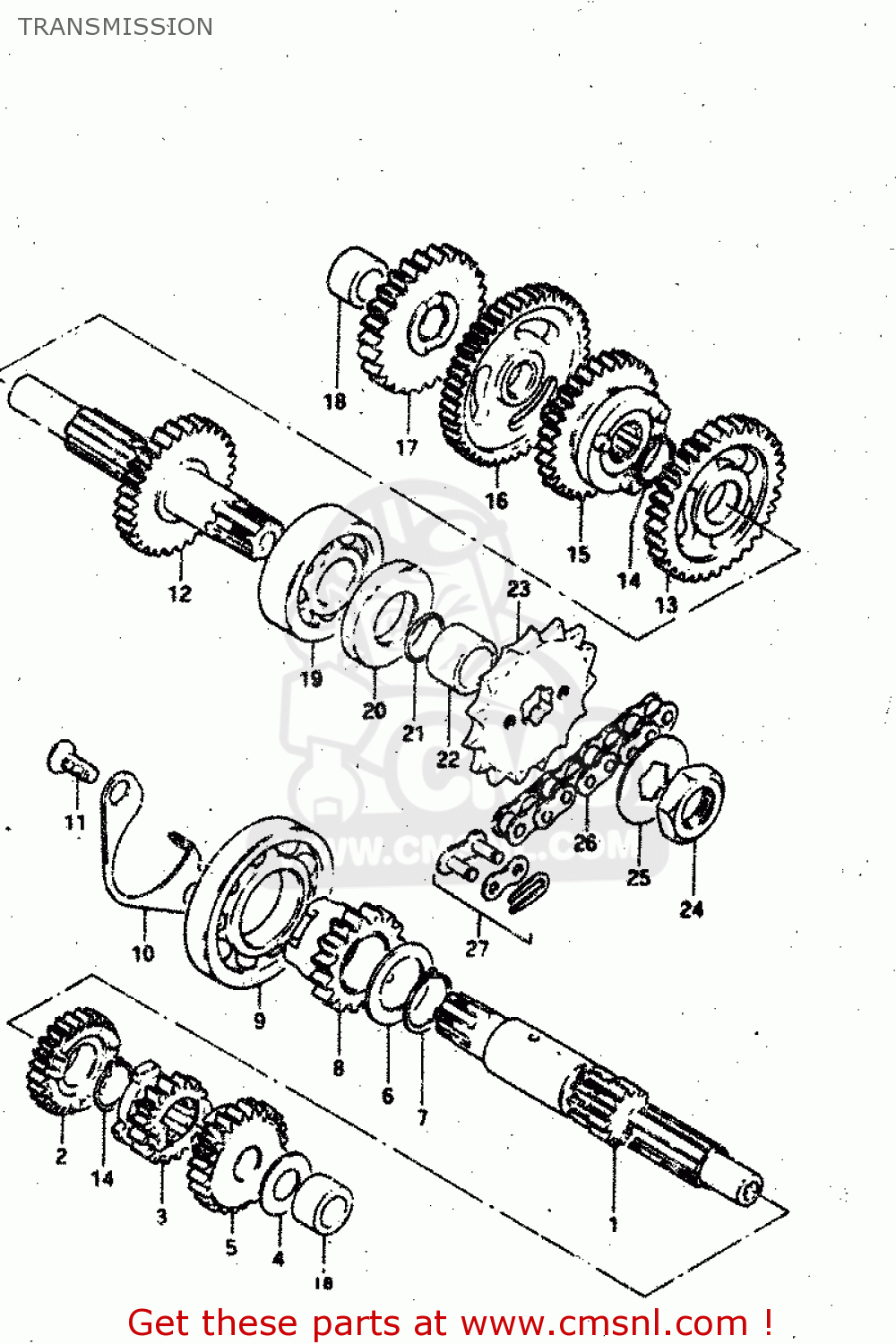

Transmission diagram RV50 1981 (X) (E01)
TRANSMISSION RV50 1981 (X) (E01)
×
prices are in EUR
ref
part #
description
quantity
1
2412122100
ref: 1
SHAFT, COUNTER
€ 87.00
2
2423122100
ref: 2
GEAR, 3RD DRIVE (NT:19)
€ 36.00
3
2422122100
ref: 3
GEAR,2ND DRIVE(NT:15)
€ 39.00
4
0821112261
ref: 4
WASHER
€ 2.50
5
2424122100
ref: 5
GEAR, 4TH DRIVE (NT:25)
€ 38.50
6
0916021005
ref: 6
WASHER(21X30X1)
€ 1.50
7
0833131218
ref: 7
CIRCLIP,21MM
€ 2.00
8
2628019000
ref: 8
NT:16
GEAR,KICK STARTER DRIVEN(NT:16
€ 52.00
9
0926230003
ref: 9
BEARING(30X62X10)
€ 30.00
10
2474135000
ref: 10
RETAINER,CNTR SHAFT BEARING
€ 3.50
11
0211206108
ref: 11
SCREW
€ 1.50
12
2413122100
ref: 12
SHAFT,DRIVE(NT:31)
€ 87.00
13
2432122100
ref: 13
GEAR, 2ND DRIVEN (NT:33)
€ 50.50
14
0938017001
ref: 14
CIRCLIP
€ 2.00
15
2433122100
ref: 15
GEAR,3RD DRIVE
€ 57.00
16
2431022100
ref: 16
GEAR, 1ST DRIVEN (NT:44)
€ 48.00
17
2626019001
ref: 17
NT:26,FROM 26260-190
GEAR,KICK STARTER IDLE
€ 40.00
18
0930012008
ref: 18
BUSH(12X19X11)
€ 6.00
19
0811363030
ref: 19
BEARING
€ 15.50
20
0928321001
ref: 20
SEAL,OIL(21X40X7)
€ 14.50
21
0928017001
ref: 21
O RING(D:1,ID:16.8)
€ 2.00
22
0918017008
ref: 22
SPACER(17X21X13)
€ 7.00
23-1
2751126000
ref: 23-1
SPROCKET(NT:15)
€ 18.50
23-2
2751119000
ref: 23-2
E19,E22
SPROCKET,ENGINE
€ 14.00
23-3
2751127200
ref: 23-3
E39
SPROCKET (NT:13)
€ 14.00
24
0914016002
ref: 24
NUT
€ 4.00
25
0916716001
ref: 25
WASHER,LOCK
€ 1.50
26-1
2760019011
ref: 26-1
FROM 27600-19010
CHAIN, DRIVE (420X104LARROW RIGHT96)
€ 31.00
26-2
2760012601
ref: 26-2
E19,E22,E39
CHAIN ASSEMBLY,DRIVE
€ 31.00
27-1
2762001011
ref: 27-1
JOINT ASSEMBLY,CHAIN
€ 5.00
27-2
2762001022
ref: 27-2
JOINT ASSEMBLY,CHAIN
€ 5.50
