REAR WHEEL

TS400 1977 (B) USA (E03)

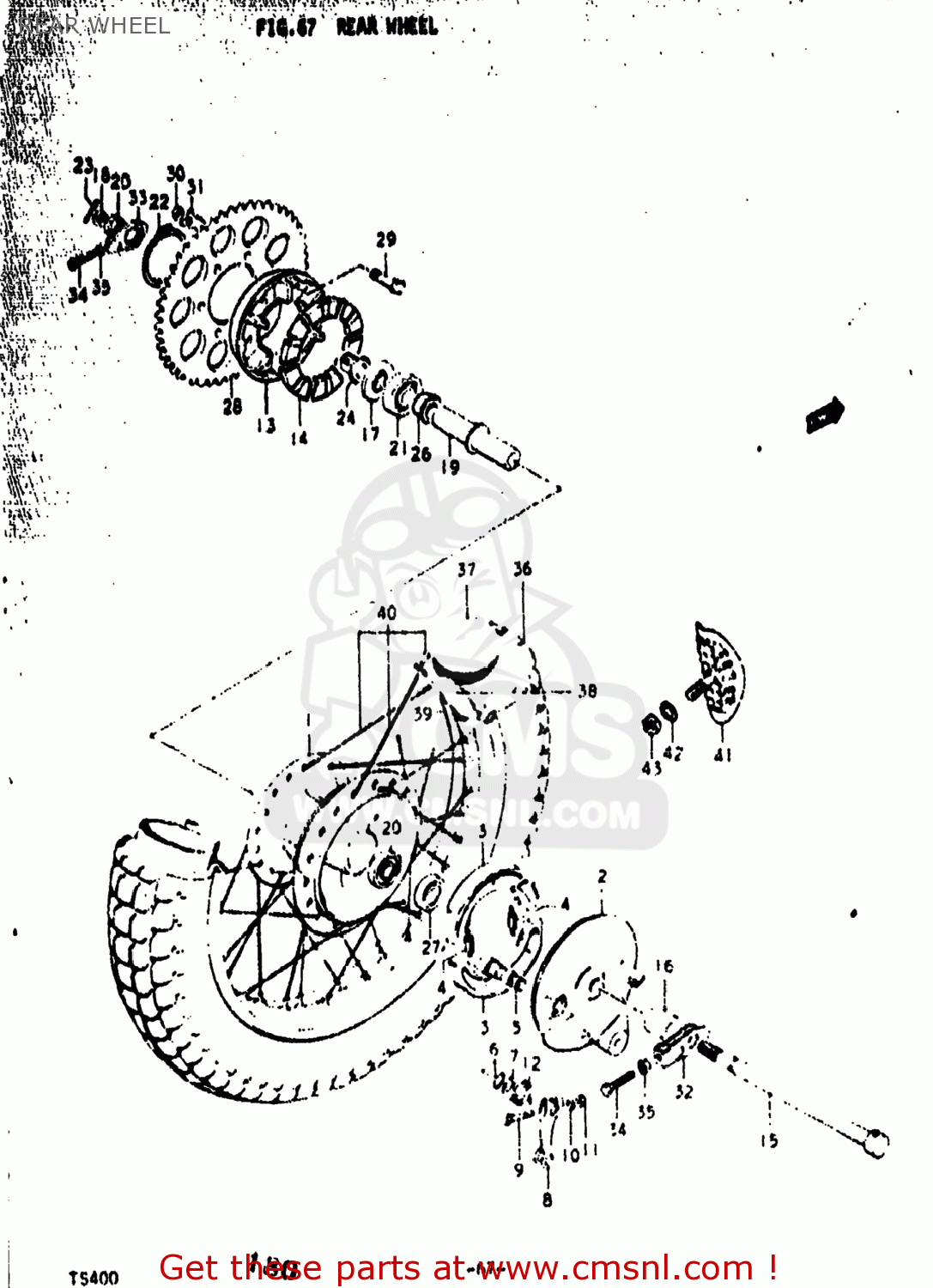

Rear wheel diagram TS400 1977 (B) USA (E03)

REAR WHEEL TS400 1977 (B) USA (E03)
REAR WHEEL TS400 1977 (B) USA (E03)
REAR WHEEL TS400 1977 (B) USA (E03)
prices are in EUR
ref
part #
description
quantity
1-1
6411030000
ref: 1-1
HUB,REAR
€ 142.50

1-2
6411016500
ref: 1-2
DRUM,REAR HUB
€ 295.00

2-1
6421030000
ref: 2-1
PANEL,REAR HUB
€ 65.00

2-2
6421030001
ref: 2-2
PANEL,REAR HUB
6421030001
€ 65.00

2-3
6421016501
ref: 2-3
PANEL,REAR HUB
6421016501
€ 49.50

3-1
5441032000
ref: 3-1
SHOE,BRAKE
€ 35.00

3-2
5441008002
ref: 3-2

64400-02830
SHOE,BRAKE
5441008002
€ 35.00

4-1
5542030000
ref: 4-1
SPRING,BRAKE SHOE
5542030000
€ 3.50

4-2
5542041100
ref: 4-2
SPRING
5542041100
€ 5.50

5-1
5444030000
ref: 5-1
CAM,FRONT BRAKE
€ 19.00

5-2
5444030001
ref: 5-2
CAM,FRONT BRAKE
€ 19.00

5-3
5444008001
ref: 5-3

54440-08004
CAM,FRONT BRAKE
€ 19.00

6
0928015001
ref: 6

09280-15003
O-RING,BOSS
0928015001
€ 2.00

7
0916015001
ref: 7

09160-15048
WASHER (15X24X1.6)
0916015001
€ 2.50

8
6445130000
ref: 8

64451-30001
LEVER,REAR BRAKE CAM
6445130000
€ 19.00

9
0111206408
ref: 9

01500-0640B
BOLT
€ 2.00

10
0832221068
ref: 10

08322-01067
WASHER
0832221068
€ 2.00

11
0831111068
ref: 11

08310-00067
NUT
€ 2.50

12
0944830001
ref: 12

09448-30001-XC0
SPRING
0944830001
€ 16.00

13-1
6461030000
ref: 13-1

64610-30001
DRUM,REAR SPROCKET MOUNT
6461030000
€ 100.50

13-2
6460016840
ref: 13-2

64610-30001
DRUM,REAR SPROCKET MOUNT
€ 100.50

14
6465016520
ref: 14
ABSORBER,RR WHEEL HUB SHOCK
6465016520
€ 26.50

15
6471116500
ref: 15
AXLE,REAR
6471116500
€ 41.00

16
0918015014
ref: 16
SPACER (15.2X26X20)
0918015014
€ 9.00

17
6475030000
ref: 17
SPACER,REAR AXLE,RIGHT
6475030000
€ 8.50

18
0914114001
ref: 18
NUT
0914114001
€ 4.50

19
6473030000
ref: 19
SPACER,REAR HUB BEARING
6473030000
€ 10.50

20
0811363020
ref: 20

09262-15027
BEARING, RH
0811363020
€ 17.50

21
0812363040
ref: 21

08123-63047
BEARING
0812363040
€ 14.00

22
0833111628
ref: 22
CIRCLIP
0833111628
€ 4.00

23
0411130408
ref: 23

04111-3040A
PIN 30X40
€ 1.50

24
6479130000
ref: 24
SPACER,REAR AXLE,LEFT
6479130000
€ 17.00

25
0914024002
ref: 25

09140-24010
NUT
0914024002
€ 8.50

26
6473330000
ref: 26
SPACER,REAR HUB BEARING
6473330000
€ 16.50

27
0928426001
ref: 27
OIL SEAL
0928426001
€ 6.00

28-1
6451130700
ref: 28-1

64511-30701
SPROCKET,REAR
6451130700
€ 71.50

28-2
6451130000
ref: 28-2
SPROCKET,RR
6451130000
€ 93.00

29
0910508001
ref: 29
BOLT(8X33.5)
0910508001
€ 2.50

30
0831211088
ref: 30

08310-00087
NUT
€ 2.00

31
0916908010
ref: 31

09169-08011
WASHER
€ 2.50

32
6141030000
ref: 32

61410-30003
ADJUSTER,CHAIN
€ 18.50

33
6142030001
ref: 33

61420-30002
ADJUSTER,CHAIN
€ 13.50

34
0910408006
ref: 34

09104-08034
BOLT
0910408006
€ 3.00

35
0831211088
ref: 35

08310-00087
NUT
€ 2.00

36-1
6510016411
ref: 36-1

65100-30600
TIRE
€ 60.00

36-2
6510030600
ref: 36-2
TIRE
€ 60.00

37
6520015011
ref: 37

65200-49015
TUBE ASSEMBLY,WHEEL,INNER
€ 39.00

38
6526115010
ref: 38

55261-11010
PROTECTOR,WHEEL,INNER
€ 3.50

39-1
6531130020
ref: 39-1
RIM,WHEEL
6531130020
€ 108.50

39-2
6531130600
ref: 39-2
RIM,REAR WHEEL
6531130600
€ 75.00

40
6530016828
ref: 40

65320-16520
SPOKE SET,REAR
€ 54.00

41-1
6527030000
ref: 41-1

65270-43D00
STOPPER,BEAD
€ 30.50

41-1
6527030000
ref: 41-1

65270-43D00
STOPPER,BEAD
€ 30.50

41-2
6527030001
ref: 41-2

65270-43D00
STOPPER,BEAD
€ 30.50

42
0832221088
ref: 42

08322-01087
WASHER
0832221088
€ 2.00

43-1
0915908016
ref: 43-1
NUT
0915908016
€ 2.00

43-2
0831211088
ref: 43-2

08310-00087
NUT
€ 2.00
