CYLINDER

DR650RS 1990 (L) (2 4 15 E16 E17 E18 E21 E22 E24 E25 E34 E39 E53

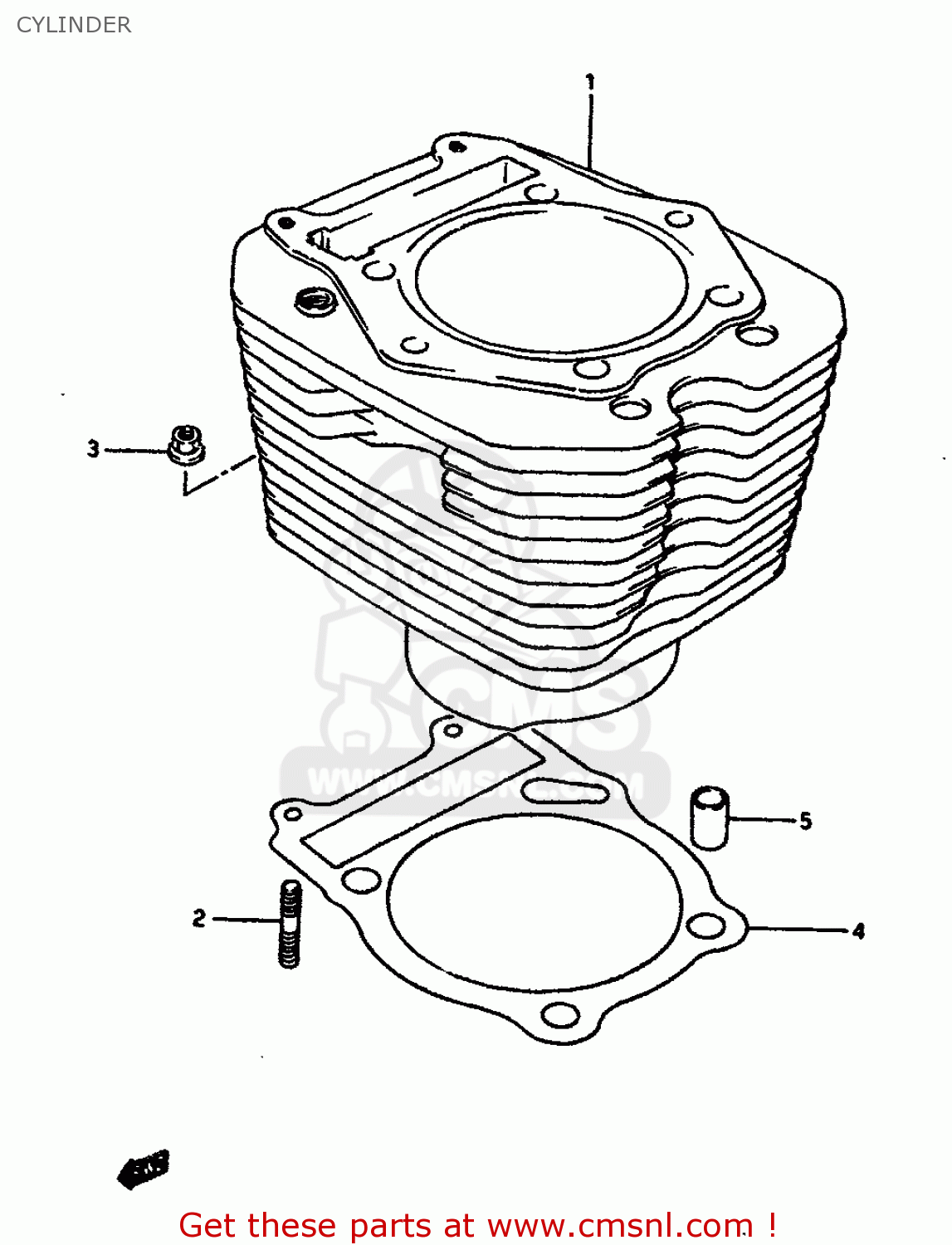

Cylinder diagram DR650RS 1990 (L) (2 4 15 E16 E17 E18 E21 E22 E24 E25 E34 E39 E53

CYLINDER DR650RS 1990 (L) (2 4 15 E16 E17 E18 E21 E22 E24 E25 E34 E39 E53

CYLINDER DR650RS 1990 (L) (2 4 15 E16 E17 E18 E21 E22 E24 E25 E34 E39 E53

prices are in EUR

ref

part #

description

quantity

1-1

1121012D000E0
ref: 1-1
MODEL L

CYLINDER

€ 606.50

1-2

1121012D100E0
ref: 1-2
MODEL M

CYLINDER

€ 606.50

2

0142106205
ref: 2

STUD BOLT L:20

€ 2.50

3

0831616064
ref: 3

NUT 6MM

€ 2.50

4

1124114A02H17
ref: 4

GASKET,CYLINDER (NAS)

€ 27.00

5

0920613001
ref: 5

PIN

€ 2.50
