STARTING MOTOR
GN250 1985 (F) (E02 E22 E24 E39 E95)

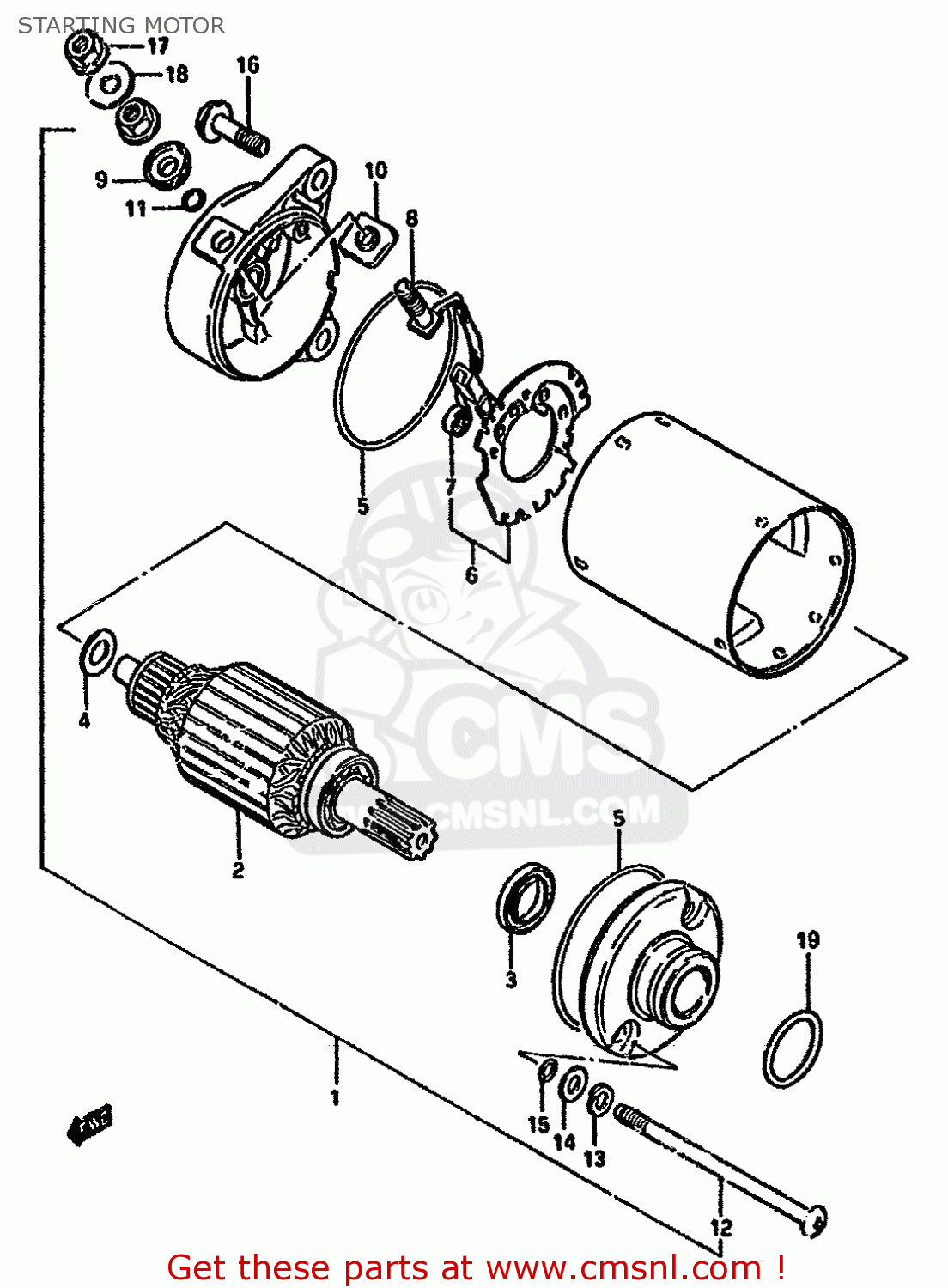

Starting motor diagram GN250 1985 (F) (E02 E22 E24 E39 E95)
STARTING MOTOR GN250 1985 (F) (E02 E22 E24 E39 E95)
×
prices are in EUR
ref
part #
description
quantity
1
3110038300H17
ref: 1
MOTOR ASSY,STARTING
€ 707.00
2
3131149211H17
ref: 2
ARMATURE
€ 255.00
3
3115349210
ref: 3
SEAL,OIL
€ 15.00
4
3136147010
ref: 4
SHIM,ARMATURE
€ 3.50
5
3126444110
ref: 5
O RING
€ 8.00
6
3113227A01
ref: 6
HOLDER,BRUSH
€ 47.00
7
3113565010
ref: 7
SPRING
€ 3.00
8
3113038300
ref: 8
BRUSH SUB ASSY,STARTING MOTOR
€ 12.50
9
3117238300
ref: 9
BUSHING
€ 4.00
10
3117138300
ref: 10
BUSH,B
€ 5.50
11
3114338300
ref: 11
O RING
€ 3.50
12
3128187402
ref: 12
-31281-38300
BOLT
€ 11.50
13
0832121067
ref: 13
WASHER,LOCK
€ 2.50
14
3116138300
ref: 14
WASHER
€ 2.50
15
3115638300
ref: 15
O RING
€ 3.00
16-1
0151706257
ref: 16-1
MODEL F/J/K/L/M/N/P
BOLT 6X25
€ 2.50
16-2
0155006257
ref: 16-2
MODEL R
BOLT
€ 2.50
17
0836135066
ref: 17
NUT
€ 2.00
18
0916006003
ref: 18
WASHER (6.7X16X1.8)
€ 2.00
19
0928024003
ref: 19
O RING(D:3,ID:24.5)
€ 2.00
