CRANKSHAFT
JR80 2003 (K3) USA (E03)

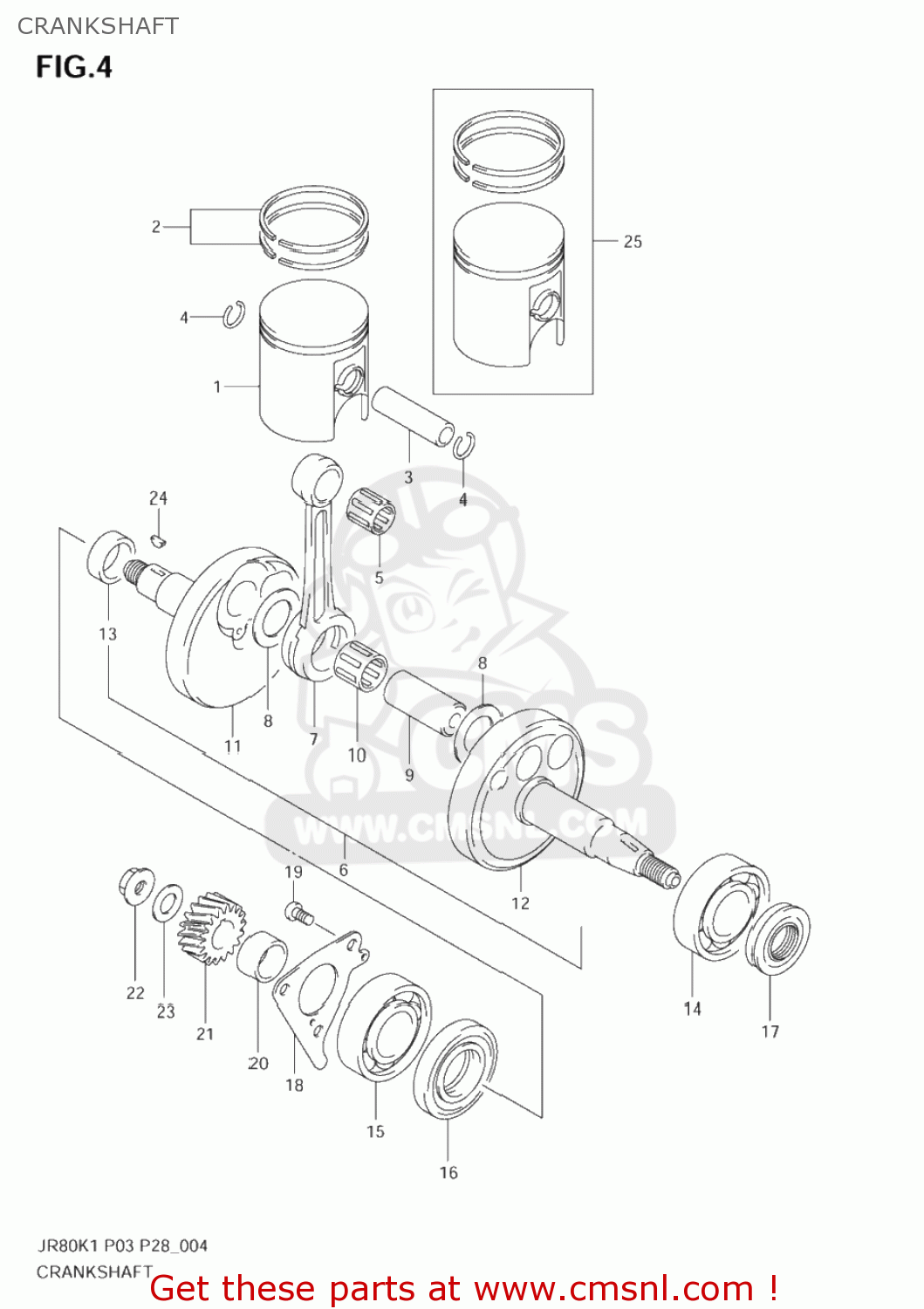

Crankshaft diagram JR80 2003 (K3) USA (E03)
CRANKSHAFT JR80 2003 (K3) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1-1
1211046410
ref: 1-1
12110-46411
PISTON (49.00MM)
€ 41.00
1-2
1211046411
ref: 1-2
PISTON
€ 41.00
2-1
1214025631
ref: 2-1
PISTON RING SET STD
€ 33.50
2-2
1214025631050
ref: 2-2
RING SET,PISTON(OS:0.50)
€ 32.50
2-3
1214028630
ref: 2-3
RING SET,PISTON
€ 52.00
3
1215135400
ref: 3
PIN,PISTON
€ 8.00
4
0938112001
ref: 4
RING,SNAP
€ 1.50
5
0926312023
ref: 5
BEARING(12X16X16)
€ 9.00
6
1220046412
ref: 6
CRANKSHAFT ASSY
€ 504.50
7
1216114001
ref: 7
ROD,CONNECTING
€ 42.50
8
0916017022
ref: 8
WASHER(17X29X1)
€ 3.50
9
1221146000
ref: 9
PIN,CRANK
€ 16.00
10
0926317016
ref: 10
BEARING(17X23X14)
€ 17.00
11
1222046810
ref: 11
CRANKSHAFT,R
€ 126.00
12
1226146411
ref: 12
CRANKSHAFT,L
€ 74.50
13
0918020021
ref: 13
SPACER(20X26X9)
€ 6.50
14-1
0926220019
ref: 14-1
09262-20069
BEARING
€ 28.00
14-2
0926220048
ref: 14-2
BEARING(20X47X14)
€ 28.00
15
0926220141
ref: 15
BEARING(20X47X14)
€ 21.00
16
0928326015
ref: 16
SEAL,OIL(26X47X7.3)
€ 6.50
17
0928320034
ref: 17
SEAL,OIL(19.6X37X8)
€ 6.00
18
1254146001
ref: 18
RETAINER,CRANKSHAFT BEARING,R
€ 5.00
19
0211206123
ref: 19
02112-0612A
SCREW
€ 1.50
20
0918020059
ref: 20
SPACER(20X26X14)
€ 7.50
21
2111146000
ref: 21
GEAR,PRIMARY DRIVE NO.19
€ 31.00
22
0915912005
ref: 22
NUT
€ 4.00
23
0916412020
ref: 23
WASHER
€ 2.00
24
0834131039
ref: 24
KEY
€ 2.00
25-1
1210046410050
ref: 25-1
12100-46411-050
PISTON SET (OS:0.5)
€ 63.50
25-2
1210046411050
ref: 25-2
PISTON SET(OS:0.5)
€ 63.50
25-3
1210046410100
ref: 25-3
12100-46411-100
PISTON SET (OS:1.0)
€ 64.50
25-4
1210046411100
ref: 25-4
PISTON SET(OS:1.0)
€ 64.50
