PISTON - CRANKSHAFT
TS90

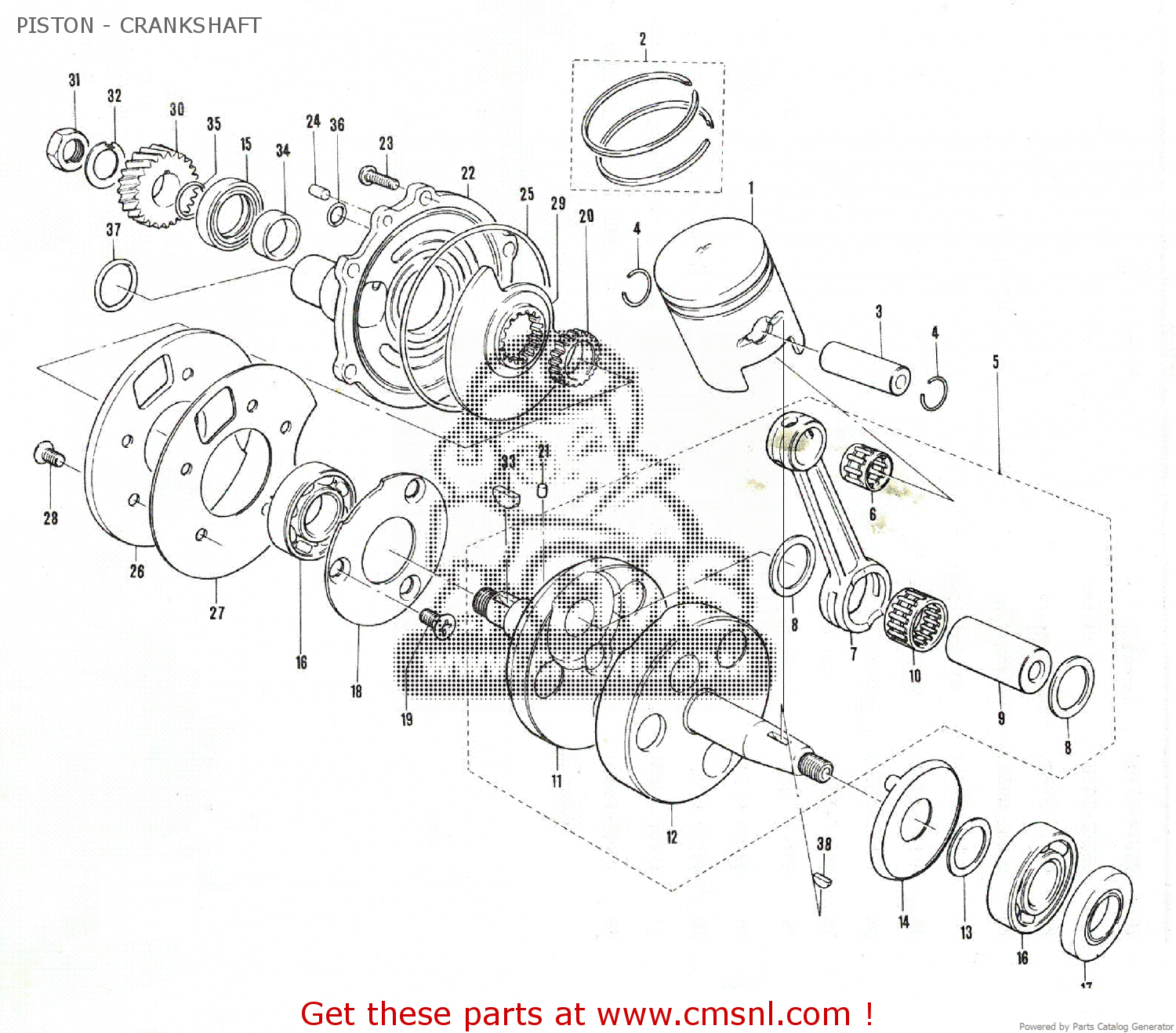

Piston - crankshaft diagram TS90
PISTON - CRANKSHAFT TS90
×
prices are in EUR
ref
part #
description
quantity
1
1211025000
ref: 1
PISTON
€ 38.50
1
1211025720
ref: 1
O.S.0.5
PISTON
€ 93.00
1
1211025730
ref: 1
O.S.1.0
PISTON
€ 87.00
2
1214025010
ref: 2
RING SET,PISTON
€ 15.50
2
1214025710
ref: 2
O.S.0.5
RING SET,PISTON
€ 18.00
2
1214025720
ref: 2
O.S.1.0
RING SET,PISTON
€ 32.50
3
1215125000
ref: 3
PIN,PISTON
€ 8.00
4
0938112001
ref: 4
RING,SNAP
€ 1.50
5
1200025803
ref: 5
CRANKSHAFT ASS'Y
€ 185.00
6
0926312003
ref: 6
12X16X16(0.47X0.63X0.63)
BEARING
€ 9.00
7
1216125000
ref: 7
CONNECTING ROD
€ 73.00
8
0916020016
ref: 8
20X34X1(0.79X1.34X0.04)
WASHER
€ 0.00
9
1221125000
ref: 9
CRANK PIN
€ 33.50
10
0926320008
ref: 10
20X26X26(0.79X1.02X1.02)
BEARING 20X26X12
€ 37.00
11
1222025000
ref: 11
RH CRANKSHAFT
€ 59.00
12
1226025000
ref: 12
LH CRANKSHAFT
€ 65.00
13
0822120285
ref: 13
THRUST WASHER
€ 2.50
14
1251125000
ref: 14
PLATE,CRANKSHAFT OIL GUIDE
€ 6.00
15
0928325035
ref: 15
25X40X7(0.98X1.57X0.28)
SEAL,OIL(25X40X7)
€ 6.50
16
0926220019
ref: 16
20X47X14(0.79X1.57X0.55)
BEARING
€ 28.00
17
0928320004
ref: 17
20X40X7(0.79X1.57X0.28)
SEAL,OIL(20X40X7)
€ 5.50
18
1254125000
ref: 18
PLATE
€ 7.50
19
0212106128
ref: 19
SCREW
€ 3.00
20
1242105001
ref: 20
GUIDE,DISC VALVE
€ 17.50
21
0422103059
ref: 21
PIN
€ 1.50
22
1245025000
ref: 22
SEAT,CRANKCASE OUTER VALVE
€ 47.50
23
0211106208
ref: 23
SCREW
€ 2.00
24
0422105109
ref: 24
PIN
€ 1.50
25
0928099001
ref: 25
O RING(D:2,ID:99)
€ 21.00
26
1246125001
ref: 26
SEAT,INNER DISC VALVE
€ 45.50
27
1247125001
ref: 27
GASKET,INNER DISC VALVE (NAS)
€ 2.50
28
0212106168
ref: 28
SCREW
€ 2.00
29
1241025000
ref: 29
PLATE,DISC VALVE
€ 28.00
30
2111125000
ref: 30
N.T.=23
GEAR,PRIMARY DRIVE
€ 25.50
31
0914014002
ref: 31
NUT
€ 4.00
32
0916614003
ref: 32
WASHER
€ 2.50
33
0834131049
ref: 33
KEY 4MM
€ 3.50
34
0918020036
ref: 34
20X25X9.5(0.79X0.98X0.37)
SPACER
€ 4.00
35
0928016004
ref: 35
O-RING
€ 1.50
36
0928008006
ref: 36
O RING(D:2.5,ID:7.5)
€ 4.00
37
0928026002
ref: 37
O RING(D:3.5,ID:25.7)
€ 3.00
38
0834131039
ref: 38
KEY
€ 2.00
