WIRING HARNESS
VZ800 MARAUDER 2002 (K2) USA (E03)

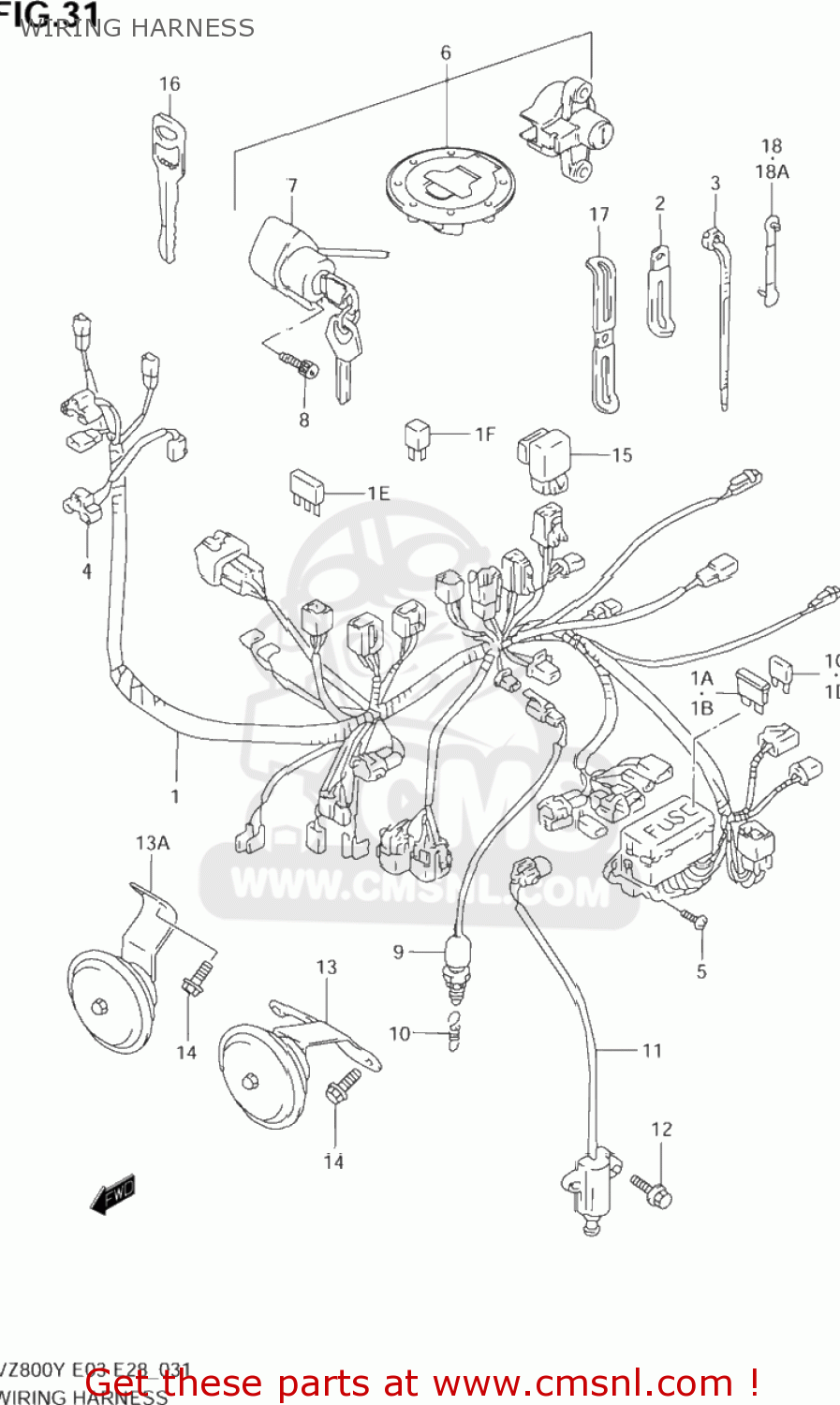

Wiring harness diagram VZ800 MARAUDER 2002 (K2) USA (E03)
WIRING HARNESS VZ800 MARAUDER 2002 (K2) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1A
0948110101
ref: 1A
FUSE(10A)
€ 2.50
1B
0948115101
ref: 1B
FUSE(15A)
€ 1.50
1C
0948110501
ref: 1C
FUSE(10A)
€ 3.00
1D
0948115501
ref: 1D
FUSE(15A)
€ 1.00
1E
3661138A00
ref: 1E
DIODE(STANLEY DE8804)
€ 13.00
1F
3280016A00
ref: 1F
RECTIFIER ASSY
€ 10.50
1-1
3661048E11
ref: 1-1
HARNESS,WIRING
€ 415.00
1-2
3661048E20
ref: 1-2
36610-48E22
HARNESS,WIRING
€ 521.00
1-3
3661048E22
ref: 1-3
HARNESS,WIRING
€ 521.00
2-1
0940406432
ref: 2-1
CLAMP(L:65)
€ 2.50
2-2
0940406431
ref: 2-2
09404-06432
CLAMP(L:65)
€ 2.50
2-3
0940408205
ref: 2-3
CLAMP(L:45 T:0.6)
€ 3.00
3-1
0940711401
ref: 3-1
CLAMP(L:95)
€ 2.50
3-2
0940714403
ref: 3-2
CLAMP(L:125)
€ 2.50
3-3
0940718402
ref: 3-3
CLAMP(L:165)
€ 2.50
3-4
0940725401
ref: 3-4
CLAMP(L:235)
€ 4.00
4
3685330500
ref: 4
LEAD WIRE,HEADLAMP
€ 13.00
5
0214206123
ref: 5
02142-0612A
SCREW 6X12
€ 2.00
6-1
3700048830
ref: 6-1
LOCK SET
€ 300.50
6-2
3700048840
ref: 6-2
LOCK SET
€ 0.00
7
3711048E00
ref: 7
37110-10F00
SWITCH ASSEMBLY,IGNITION
€ 87.50
8-1
0713006163
ref: 8-1
07130-0616B
BOLT,OIL FILLE
€ 3.00
8-2
0910606078
ref: 8-2
BOLT(6X15)
€ 3.00
9
3774031D00
ref: 9
SWITCH ASSY,STOP LAMP
€ 20.50
10
0944306046
ref: 10
SPRING
€ 3.50
11
3784012X50
ref: 11
SWITCH ASSY,SIDE STAND WARNING
€ 76.00
12
0155006163
ref: 12
01550-0616A
BOLT
€ 2.50
13
3850002F00
ref: 13
HORN ASSY
€ 52.50
13A
3850048E00
ref: 13A
HORN ASSY
€ 92.50
14
0155006123
ref: 14
01550-0612A
BOLT
€ 2.50
15
3874024X50
ref: 15
RELAY ASSY
€ 37.50
16
3714648E00
ref: 16
37146-48E10
KEY,BLANK
€ 21.00
17
3665105301
ref: 17
CLAMP,STARTER MOTOR LEAD
€ 5.00
18
3665148E00
ref: 18
CLAMP(L:63)
€ 2.50
18A
0940703401
ref: 18A
CLAMP(L:33)
€ 3.50
