GEAR SHIFTING
RG250 1987 (H) (E01 E04 E21)

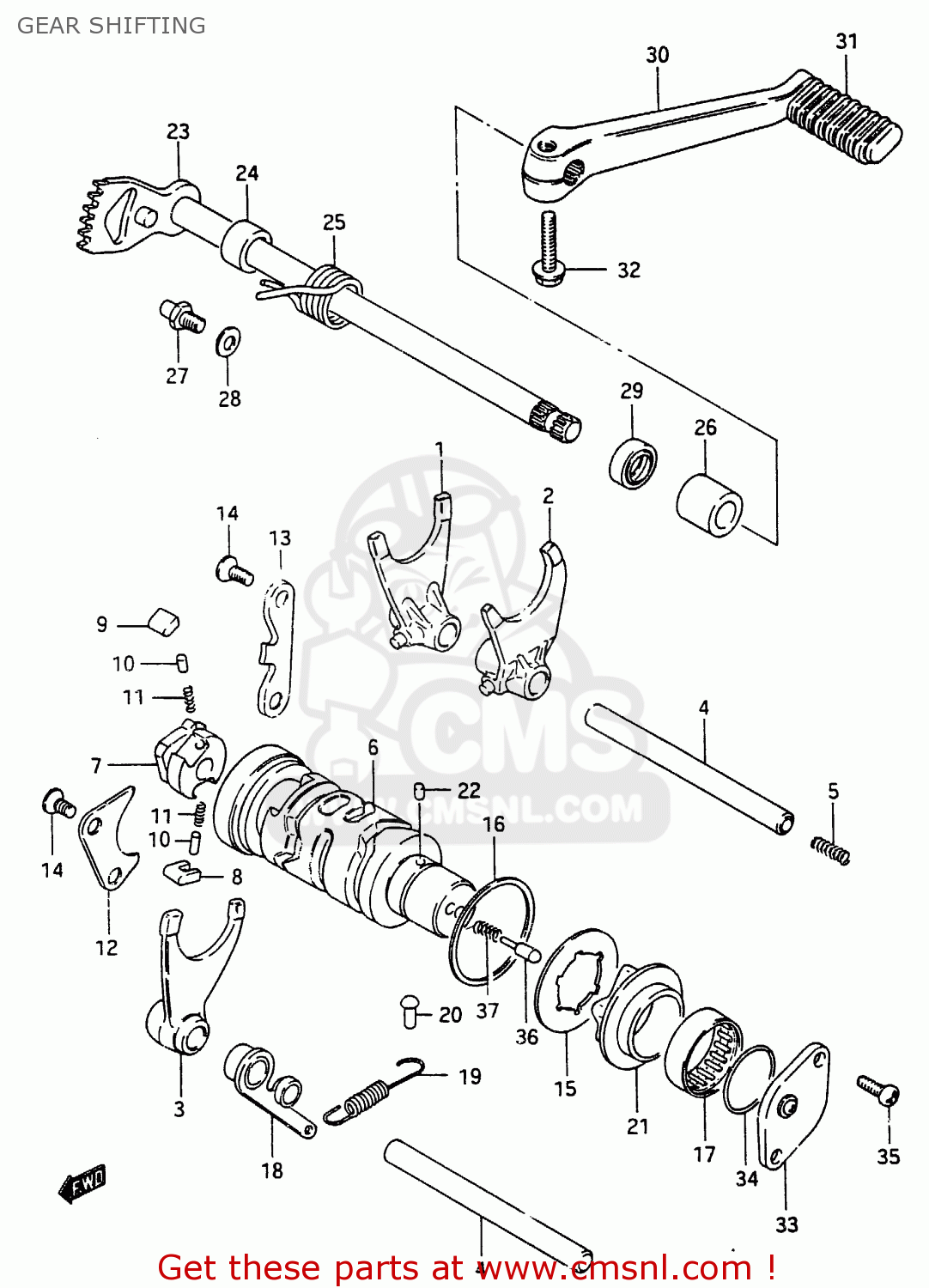

Gear shifting diagram RG250 1987 (H) (E01 E04 E21)
GEAR SHIFTING RG250 1987 (H) (E01 E04 E21)
×
prices are in EUR
ref
part #
description
quantity
1
2521116700
ref: 1
FORK, GEAR SHIFT NO.1
€ 59.50
2
2522116701
ref: 2
FORK, GEAR SHIFT NO.2
€ 59.50
3
2523111300
ref: 3
FORK, GEAR SHIFT NO.3
€ 41.50
4
2541116701
ref: 4
SHAFT,GEAR SHIFT FORK(L:109)
€ 11.50
5
0944004019
ref: 5
SPRING
€ 7.00
6
2531016704
ref: 6
CAM, GEAR SHIFT
€ 184.00
7
2532231301
ref: 7
GEAR,GEARSHIFT CAM DRIVE
€ 14.50
8
2532334200
ref: 8
PAWL,GEAR SHIFT NO.1
€ 6.00
9
2532434200
ref: 9
PAWL,GEAR SHIFT NO.2
€ 6.00
10
0926105003
ref: 10
PIN(5X8)
€ 1.50
11
0944004003
ref: 11
SPRING
€ 1.50
12
2533130001
ref: 12
LIFTER,GEAR SHIFT POLE
€ 3.50
13
2534118000
ref: 13
GUIDE,GEAR SHIFT CAM
€ 51.50
14
0212206128
ref: 14
SCREW
€ 3.00
15
0916730007
ref: 15
WASHER,LOCK
€ 2.50
16
0821140451
ref: 16
WASHER
€ 0.00
17
0926325018
ref: 17
BEARING(25X32X12)
€ 17.50
18
2535016700
ref: 18
STOPPER, GEAR SHIFT CAM
€ 10.00
19
0944308042
ref: 19
SPRING
€ 3.00
20
0922304001
ref: 20
RIVET
€ 1.50
21
2538138400
ref: 21
PLATE,STOPPER
€ 22.00
22
0621104063
ref: 22
PIN 4X6
€ 2.00
23
2551016700
ref: 23
SHAFT, GEAR SHIFT
€ 62.50
24
0918012083
ref: 24
SPACER(12X20X15.3)
€ 2.50
25
0944426017
ref: 25
SPRING
€ 5.00
26
0932013001
ref: 26
CUSHION
€ 6.00
27
2567101000
ref: 27
STOPPER,GEAR SHIFT CAM
€ 3.00
28
0916008079
ref: 28
WASHER(8X17X2)
€ 3.00
29
0928512002
ref: 29
OIL SEAL
€ 7.00
30
2560016714
ref: 30
LEVER ASSY, GEAR SHIFTING
€ 34.50
31
2565249300
ref: 31
RUBBER,PEDAL
€ 5.50
32
0910306072
ref: 32
BOLT 6X25
€ 2.50
33
3772029350
ref: 33
BODY,GEAR SHIFT SWITCH
€ 10.50
34
0928026003
ref: 34
O-RING (D:2.4 ID:26.2)
€ 2.50
35
0211205128
ref: 35
SCREW
€ 2.50
36
0920905011
ref: 36
PIN(5X15.5)
€ 2.00
37
0944004010
ref: 37
SPRING
€ 1.50
