CYLINDER HEAD
DR200SE 2013 (L3) USA (E03)

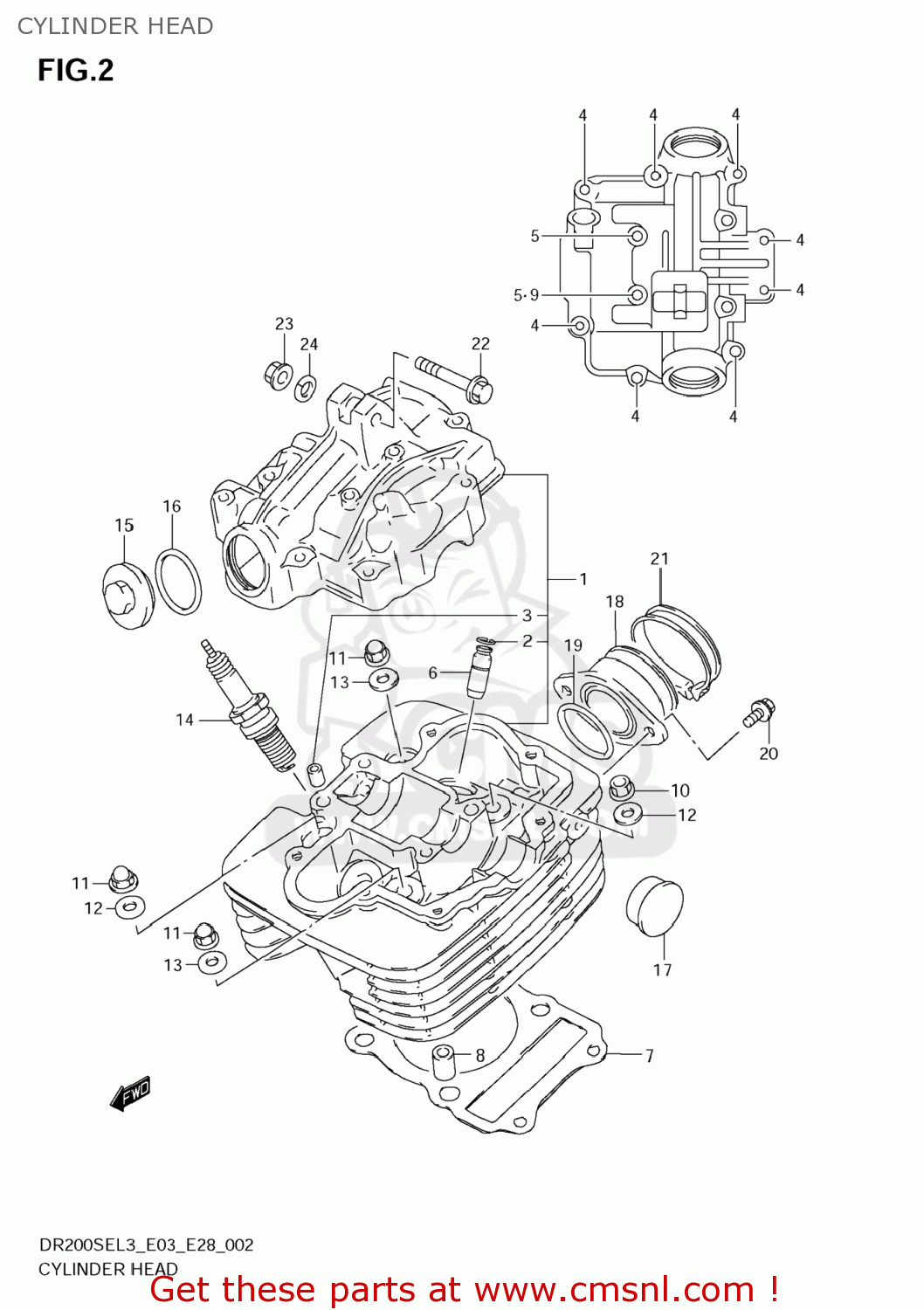

Cylinder head diagram DR200SE 2013 (L3) USA (E03)
CYLINDER HEAD DR200SE 2013 (L3) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
1110042A80
ref: 1
HEAD ASSY,CYLINDER
€ 0.00
2
0938110004
ref: 2
RING,SNAP
€ 1.50
3
0920608001
ref: 3
PIN(6.2X8X11)
€ 2.00
4
015500635A
ref: 4
BOLT
€ 2.50
5
015500660A
ref: 5
BOLT
€ 2.50
6
1111505270
ref: 6
GUIDE,VALVE
€ 18.50
7
1114118A00
ref: 7
GASKET,CYLINDER HEAD (NAS)
€ 8.00
8
0421111169
ref: 8
PIN
€ 2.00
9
0916806023
ref: 9
GASKET(5.8X13X1.2) (NAS)
€ 2.00
10
083161008A
ref: 10
NUT
€ 2.50
11
0915908049
ref: 11
NUT
€ 7.00
12
0916008039
ref: 12
WASHER(8.5X19X2.3)
€ 2.00
13
0916808021
ref: 13
GASKET(8.5X17X2.3) (NAS)
€ 3.00
14-1
0948200223
ref: 14-1
PLUG,SPARK(X24ESR-U)
€ 3.50
14-2
0948200399
ref: 14-2
PLUG,SPARK(DR8EA)
€ 3.50
15
1117518900
ref: 15
11175-37111
CAP,INSPECTION
€ 14.00
16
0928030001
ref: 16
O RING(D:3,ID:29.5)
€ 2.00
17
0924122002
ref: 17
PLUG(OD:22.5)
€ 5.50
18
1311042A12
ref: 18
PIPE,INTAKE
€ 18.50
19
0928035001
ref: 19
O RING(D:1.9,ID:34.6)
€ 1.00
20
021123616A
ref: 20
SCREW
€ 2.00
21
0940248208
ref: 21
CLAMP
€ 4.50
22
0910308519
ref: 22
BOLT(8X55)
€ 4.50
23
083193108A
ref: 23
NUT
€ 2.50
24
083210108A
ref: 24
WASHER,LOCK
€ 2.00
