CYLINDER
PE250 1980 (T) (E01 E02 E04 E15 E21 E24)

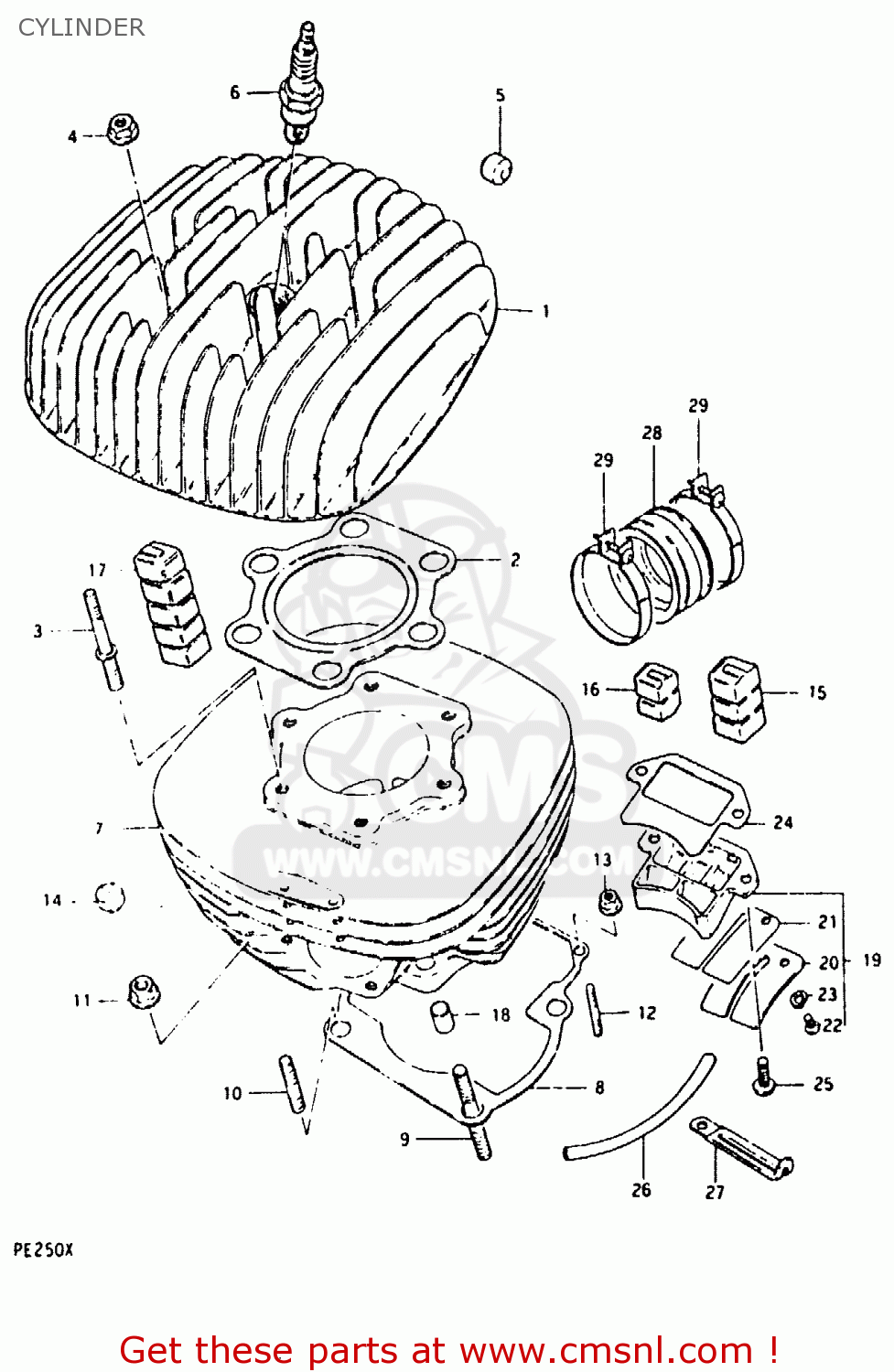

Cylinder diagram PE250 1980 (T) (E01 E02 E04 E15 E21 E24)
CYLINDER PE250 1980 (T) (E01 E02 E04 E15 E21 E24)
×
prices are in EUR
ref
part #
description
quantity
1
1111140301
ref: 1
HEAD,CYLINDER
€ 206.00
2-1
NOTUSED
ref: 2-1
NO PRODUCT DESCRIPTION AVAILABLE
€ 0.00
2-2
1114140722
ref: 2-2
E2, E4, E21, E24
GASKET,CYLINDER HEAD (NAS)
€ 16.50
3
0910808018
ref: 3
BOLT,STUD
€ 4.00
4
0831616088
ref: 4
NUT
€ 2.50
5
1125238001
ref: 5
PAD,CYLINDER HEAD
€ 3.50
6-1
NOTUSED
ref: 6-1
NO PRODUCT DESCRIPTION AVAILABLE
€ 0.00
6-2
NOTUSED
ref: 6-2
NO PRODUCT DESCRIPTION AVAILABLE
€ 0.00
6-3
0948200181
ref: 6-3
E2, E4
SPARK PLUG (NGK, BR10EV)
€ 0.00
7-1
1121040600
ref: 7-1
MODEL T
CYLINDER
€ 643.50
7-2
1121040601
ref: 7-2
MODEL X
CYLINDER
€ 643.50
8
1124140301
ref: 8
GASKET,CYLINDER (MCA)
€ 4.50
9
0142110408
ref: 9
STUD BOLT (L:40)
€ 2.00
10
0142110258
ref: 10
STUD 10X25
€ 3.00
11
0831616108
ref: 11
NUT
€ 2.00
12
0142106208
ref: 12
STUD 6X20
€ 2.50
13
0831616068
ref: 13
NUT
€ 2.50
14
1125238001
ref: 14
PAD,CYLINDER HEAD
€ 3.50
15
1125130510
ref: 15
MODEL X
PAD,CYLINDER
€ 6.00
16
1125130520
ref: 16
MODEL X
PAD,CYLINDER
€ 6.00
17
1125130530
ref: 17
MODEL X
PAD,CYLINDER
€ 6.00
18
0920613001
ref: 18
PIN
€ 2.50
19
1315040400
ref: 19
VALVE ASSEMBLY,REED
€ 184.50
20
1315240400
ref: 20
STOPPER,REED VALVE
€ 6.50
21
1315340400
ref: 21
VALVE,REED
€ 184.50
22
0211203088
ref: 22
SCREW
€ 1.50
23
0832121038
ref: 23
LOCK WASHER
€ 1.50
24
1315640400
ref: 24
GASKET,REED VALVE (MCA)
€ 6.50
25
0211206168
ref: 25
SCREW
€ 2.50
26
0934304010
ref: 26
HOSE
€ 3.00
27
0940406412
ref: 27
CLAMP
€ 2.50
28
1311140401
ref: 28
PIPE,INTAKE
€ 99.00
29
0940256306
ref: 29
CLAMP
€ 3.50
