CRANKSHAFT
TS125XU 1985 (F) UNITED KINGDOM (E02)

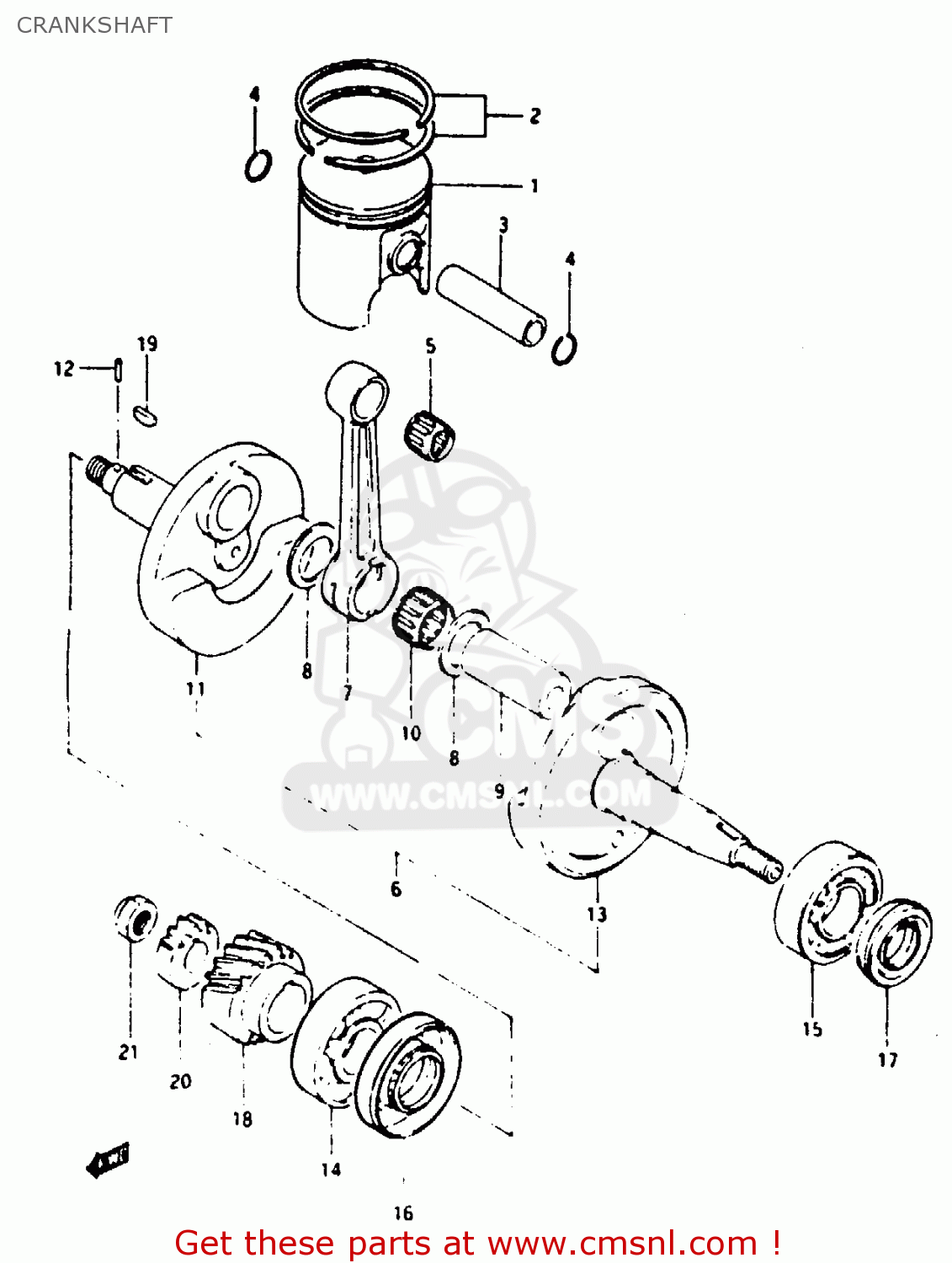

Crankshaft diagram TS125XU 1985 (F) UNITED KINGDOM (E02)
CRANKSHAFT TS125XU 1985 (F) UNITED KINGDOM (E02)
×
prices are in EUR
ref
part #
description
quantity
1-1
1211001A01
ref: 1-1
MODEL E
PISTON (STD)
€ 38.50
1-2
1211001A02
ref: 1-2
MODEL F
PISTON (56.00MM)
€ 38.50
1-3
1211001A01050
ref: 1-3
OPT MODEL E
PISTON (OS:0.5)
€ 66.50
1-4
1211001A02050
ref: 1-4
OPT MODEL F
PISTON (OS:0.5)
€ 66.50
1-5
1211001A01100
ref: 1-5
OPT MODEL E
PISTON (OS:1.0)
€ 69.50
1-6
1211001A02100
ref: 1-6
OPT MODEL F
PISTON (OS:1.0)
€ 69.50
2-1
1214001A31
ref: 2-1
RING SET, PISTON (STD)
€ 52.50
2-2
1214001A32050
ref: 2-2
OPT
RING SET, PISTON (OS:0.5)
€ 23.50
2-3
1214001A32100
ref: 2-3
OPT
RING SET, PISTON (OS:1.0)
€ 23.50
3
1215128001
ref: 3
PIN,PISTON
€ 6.50
4
0938114001
ref: 4
RING,SNAP 14MM
€ 1.50
5
0926314019
ref: 5
BEARING 14X18X19.8
€ 10.00
6
1220001A04
ref: 6
CRANKSHAFT ASSY
€ 446.00
7
1216139310
ref: 7
ROD,CONNECTING
€ 59.00
8
0916022010
ref: 8
WASHER(22X35X1)
€ 6.50
9
1221114501
ref: 9
PIN,CRANK
€ 30.50
10
0926322032
ref: 10
BEARING(22X28X16)
€ 22.50
11
1222001A03
ref: 11
CRANKSHAFT, RH
€ 0.00
12
0621103052
ref: 12
PIN 3X5
€ 1.50
13
1226101A01
ref: 13
CRANKSHAFT, LH
€ 0.00
14
0926222012
ref: 14
BEARING
€ 63.50
15
09262250700A0
ref: 15
BEARING(25X52X15)
€ 31.50
16
0928328017
ref: 16
SEAL,OIL(28X56X7)
€ 8.00
17
0928320034
ref: 17
SEAL,OIL(19.6X37X8)
€ 6.00
18
2111101A00
ref: 18
GEAR, PRIMARY DRIVE (NT:18)
€ 0.00
19
0834131059
ref: 19
KEY
€ 3.00
20
1745101A01
ref: 20
NT:15
GEAR, WATER PUMP DRIVE
€ 20.00
21
0915912010
ref: 21
NUT
€ 4.00
