TRANSMISSION
TS125XU 1985 (F) UNITED KINGDOM (E02)

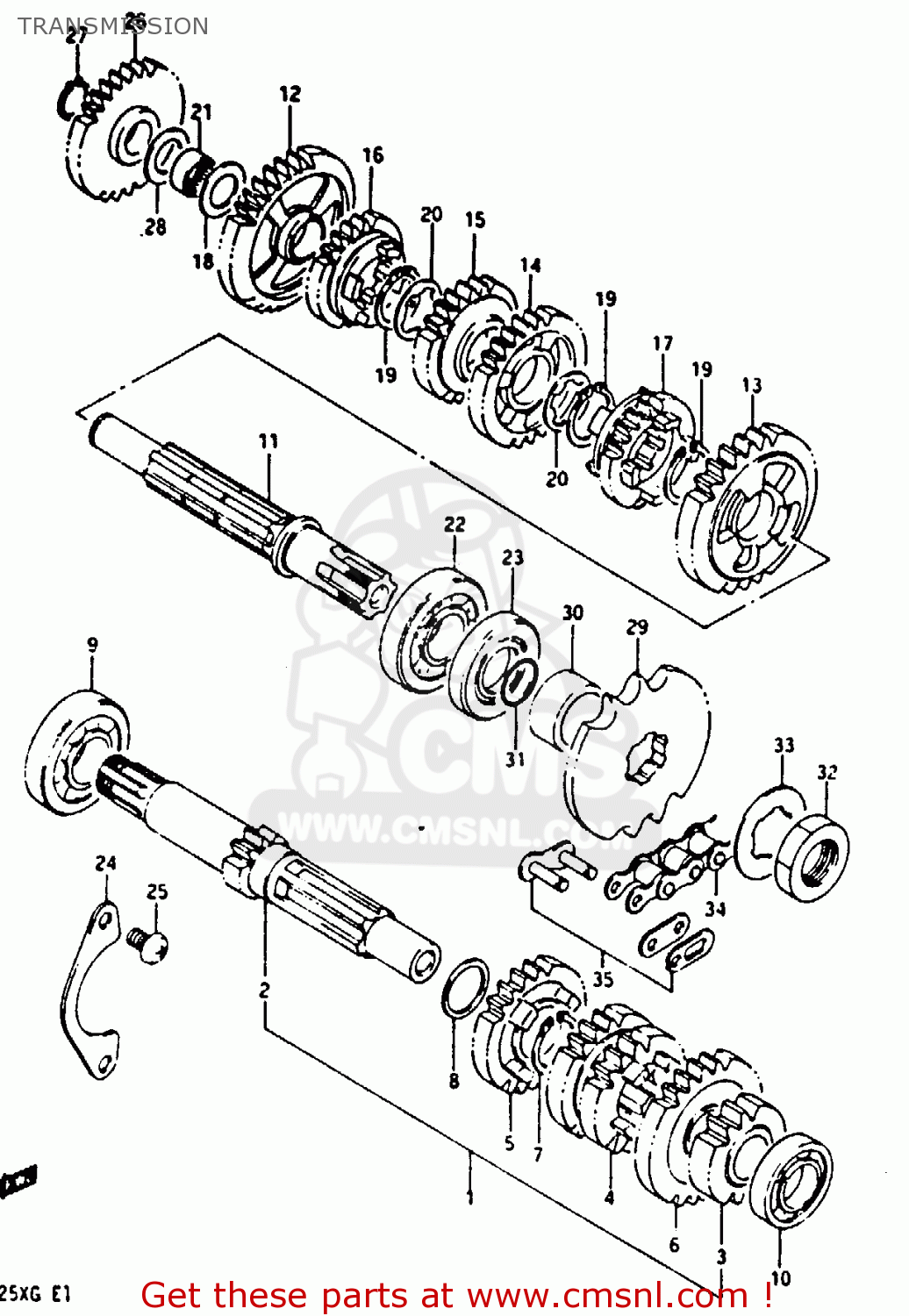

Transmission diagram TS125XU 1985 (F) UNITED KINGDOM (E02)
TRANSMISSION TS125XU 1985 (F) UNITED KINGDOM (E02)
×
prices are in EUR
ref
part #
description
quantity
1
2412001A03
ref: 1
COUNTERSHAFT ASSY
€ 267.00
2
2410001890
ref: 2
COUNTERSHAFT (NT:12)
€ 90.50
3
2422101A01
ref: 3
GEAR, 2ND DRIVE (NT:16)
€ 27.00
4
2423101A01
ref: 4
GEAR,3RD & 4TH DRIVE
€ 60.00
5
2425101A01
ref: 5
GEAR, 5TH DRIVE (NT:21)
€ 53.50
6
2426001A01
ref: 6
GEAR,6TH DRIVE
€ 55.50
7
0938020007
ref: 7
CIRCLIP
€ 3.00
8
0821120261
ref: 8
WASHER
€ 2.50
9
0926220062
ref: 9
BEARING
€ 28.00
10
0811360020
ref: 10
BEARING
€ 14.00
11
2413101A00
ref: 11
DRIVESHAFT
€ 92.50
12
2431001A01
ref: 12
GEAR,1ST DRIVEN
€ 47.00
13
2432101A00
ref: 13
GEAR, 2ND DRIVEN (NT:29)
€ 55.00
14
2433148700
ref: 14
GEAR,3RD DRIVE
€ 71.00
15
2434101A01
ref: 15
GEAR,4TH DRIVEN
€ 57.00
16
2435101A01
ref: 16
GEAR, 5TH DRIVEN (NT:19)
€ 54.00
17
2436101A00
ref: 17
GEAR,6TH DRIVEN
€ 55.50
18
0821115261
ref: 18
WASHER,THRUST
€ 2.50
19
0938020007
ref: 19
CIRCLIP
€ 3.00
20
0916720011
ref: 20
WASHER,LOCK
€ 2.50
21
0926315024
ref: 21
BEARING(15X33X12)
€ 50.00
22
0926220062
ref: 22
BEARING
€ 28.00
23
0928327007
ref: 23
SEAL,OIL(27X40X6)
€ 7.50
24
2474148000
ref: 24
RETAINER,CNTR SHAFT BEARING
€ 5.50
25
0211206128
ref: 25
SCREW 6X12
€ 2.00
26-1
2626001A00
ref: 26-1
~E.NO.100486
GEAR, KICK IDLE (NT:29)
€ 37.00
26-2
2626001A01
ref: 26-2
E.NO.100487~
GEAR, KICK IDLE (NT:29)
€ 37.00
27
0833131159
ref: 27
CIRCLIP,15MM
€ 2.00
28
0821115201
ref: 28
WASHER
€ 2.00
29
2751148100
ref: 29
SPROCKET,ENGINE
€ 33.00
30
0918020080
ref: 30
SPACER(20X27X13.1)
€ 9.00
31
0928020001
ref: 31
O RING(D:1,ID:19.5)
€ 2.00
32
0914020001
ref: 32
NUT
€ 3.50
33
0916720006
ref: 33
WASHER,LOCK
€ 3.00
34
2760001A12
ref: 34
CHAIN ASSEMBLY,DRIVE
€ 46.50
35
2762046911
ref: 35
JOINT SET,CHAIN
€ 4.50
