TU250X 2011 (L1) USA (E03)

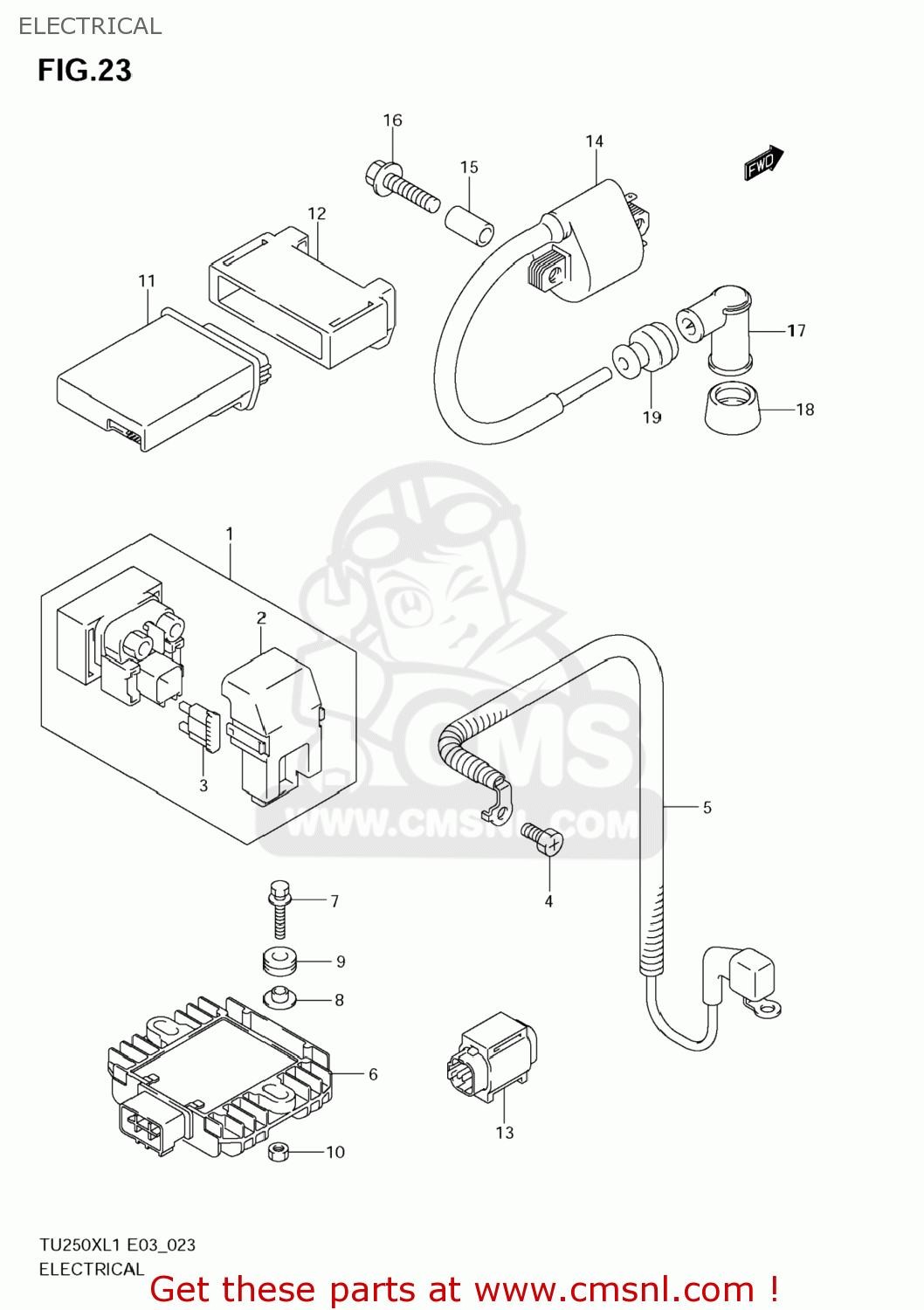

Electrical diagram TU250X 2011 (L1) USA (E03)
ELECTRICAL TU250X 2011 (L1) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
3180006G00
ref: 1
RELAY ASSY,STARTING MOTOR
€ 78.50
2
3186147E00
ref: 2
COVER
€ 10.50
3
0948130101
ref: 3
FUSE(30A)
€ 6.00
4
0912806013
ref: 4
SCREW(6X8)
€ 1.50
5
3381026G20
ref: 5
WIRE,STARTER MOTOR LEAD
€ 28.00
6
3280020H00
ref: 6
RECTIFIER ASSY
€ 334.00
7
0911606103
ref: 7
BOLT(6X30)
€ 2.50
8
0918006325
ref: 8
SPACER(6.2X8.4X6.9)
€ 3.00
9
0932008066
ref: 9
CUSHION
€ 7.50
10
083161006A
ref: 10
NUT
€ 2.50
11
3292026G00
ref: 11
CONTROL UNIT FI
€ 325.50
12
3298026G10
ref: 12
CUSHION,FI CONTROL UNIT
€ 7.50
13
3396006G10
ref: 13
SENSOR ASSY,FUEL CUT
€ 75.00
14
3341026G00
ref: 14
COIL ASSY,IGNITION
€ 78.50
15
0918006174
ref: 15
SPACER(6.2X12X14)
€ 5.50
16
015470630B
ref: 16
BOLT
€ 3.00
17
3351022010
ref: 17
33510-97313
CAP ASSY,SPARK PLUG
€ 16.50
18
3354138210
ref: 18
SEAL,SPARK PLUG
€ 7.00
19
3354238B00
ref: 19
SEAL,HIGH TENSION CORD
€ 4.50
