FRAME
GSXR750 1992 (N) USA (E03)

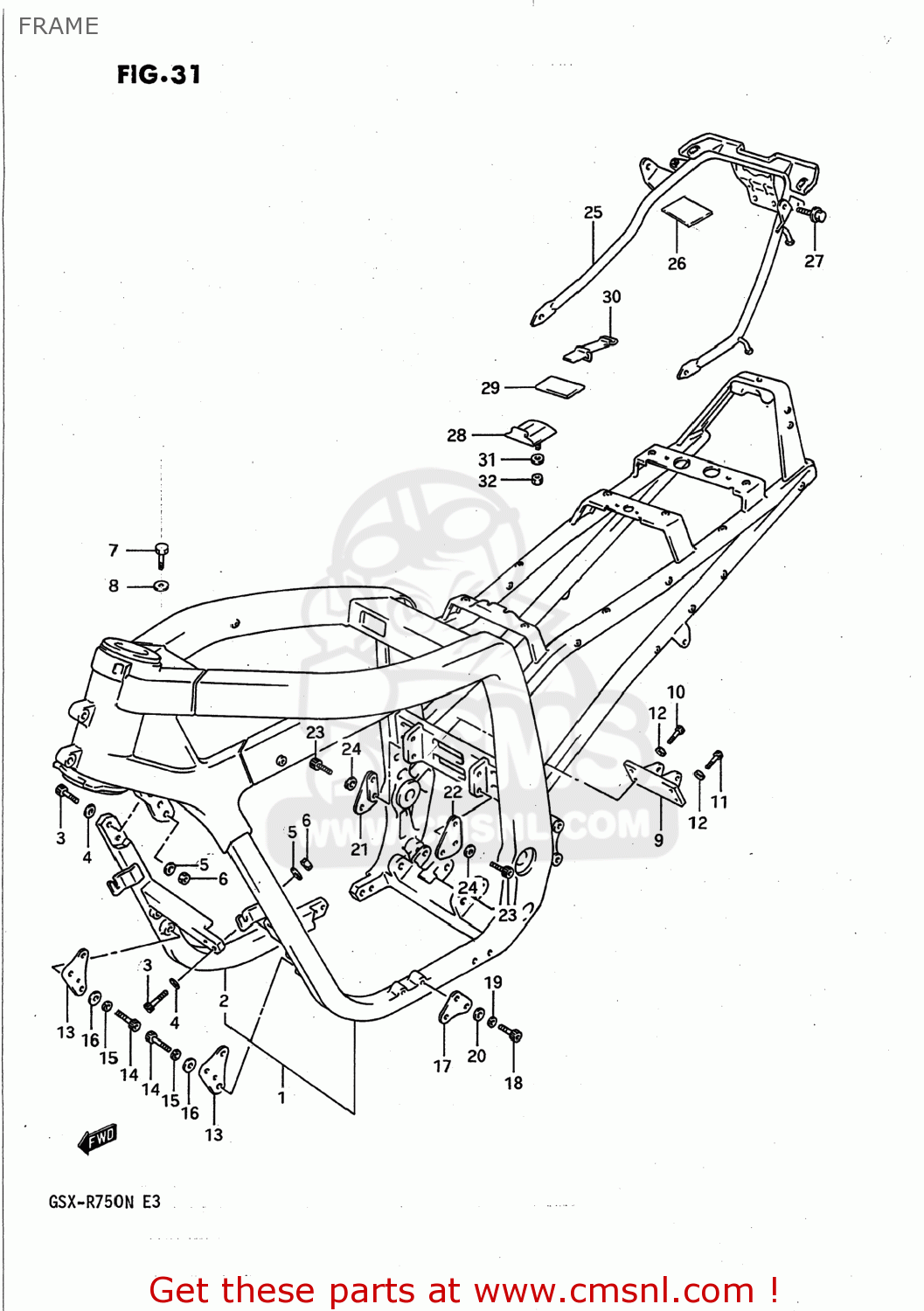

Frame diagram GSXR750 1992 (N) USA (E03)
FRAME GSXR750 1992 (N) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1-1
4110018840
ref: 1-1
41100-18850
4110018840
1-2
4110018850
ref: 1-2
FRAME SET GSX-R 750
€ 2,800.50
2
4114017D00
ref: 2
TUBE,FRAME
€ 0.00
3
0711010357
ref: 3
07130-10357
BOLT, LH
€ 3.50
4
0916010013
ref: 4
09160-10123
WASHER (10.1X21X2.3)
€ 2.00
5
0916410005
ref: 5
09164-10010
WASHER
€ 6.50
6
0915910027
ref: 6
NUT
€ 3.00
7
0110706207
ref: 7
01500-06207
BOLT
€ 2.00
8
0916806001
ref: 8
GASKET(6.2X11X1) (NAS)
€ 1.50
9
4138417C60
ref: 9
BRACKET,RCU
€ 106.50
10
0910610017
ref: 10
BOLT 10X27
€ 2.50
11
0711010357
ref: 11
07130-10357
BOLT, LH
€ 3.50
12
0916410005
ref: 12
09164-10010
WASHER
€ 6.50
13
4191140C00
ref: 13
41911-41C00
PLATE,ENGINE MOUNTING
€ 25.00
14
0711008257
ref: 14
07130-08257
BOLT, FRONT LH
€ 3.50
15
0832131087
ref: 15
08321-01087
WASHER,LOCK
€ 2.00
16
0916008010
ref: 16
09160-08054
WASHER (8.2X20X1.6)
€ 1.50
17
4192117C02
ref: 17
PLATE,ENGINE MOUNT NO.2
€ 17.00
18
0711008257
ref: 18
07130-08257
BOLT, FRONT LH
€ 3.50
19
0832131087
ref: 19
08321-01087
WASHER,LOCK
€ 2.00
20
0916008010
ref: 20
09160-08054
WASHER (8.2X20X1.6)
€ 1.50
21
4194040C01
ref: 21
PLATE,ENGINE MOUNT NO.3,R
€ 15.50
22
4195040C01
ref: 22
PLATE,ENGINE MOUNTING NO
€ 14.00
23
0910608005
ref: 23
BOLT(8X22)
€ 2.00
24
0916008010
ref: 24
09160-08054
WASHER (8.2X20X1.6)
€ 1.50
25
4398018D30
ref: 25
GRIP,RR
€ 130.50
26
4188106C00
ref: 26
TAPE,FRAME PROTECTOR
€ 7.00
27
0151708207
ref: 27
01550-08207
BOLT
€ 3.00
28
4155049200
ref: 28
41550-49201
HOLDER,TOOL
€ 10.00
29
4488538A00
ref: 29
CUSHION
€ 3.00
30
0946200093
ref: 30
BAND
€ 8.50
31
0916006006
ref: 31
09160-06084
WASHER
€ 2.00
32
0831921068
ref: 32
08319-2106A
NUT 6MM
€ 2.00
