RADIATOR
GV700GLF2 MADURA 1985 (F) USA (E03)

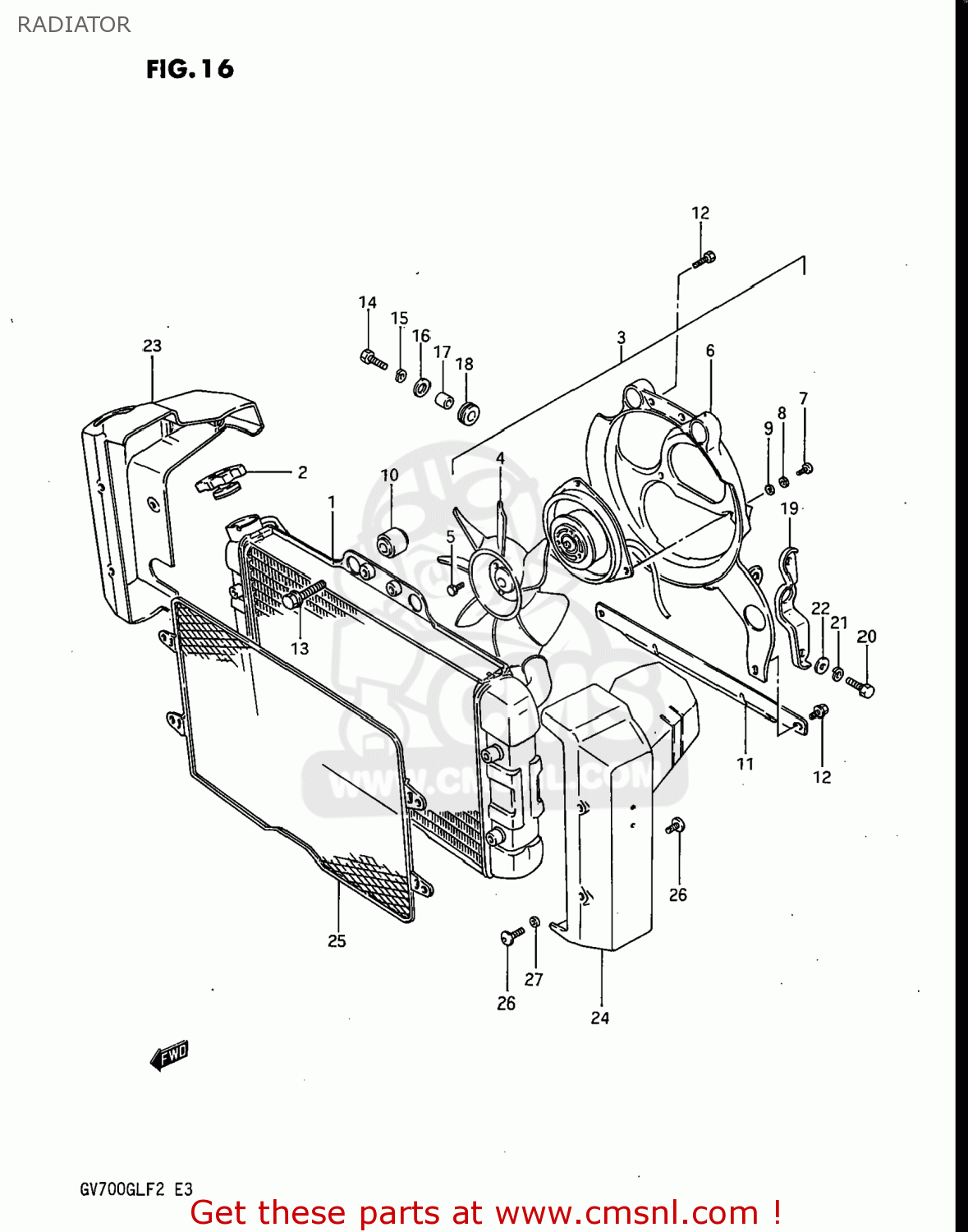

Radiator diagram GV700GLF2 MADURA 1985 (F) USA (E03)
RADIATOR GV700GLF2 MADURA 1985 (F) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
1771005A00
ref: 1
17710-05A01
RADIATOR ASSEMBLY,WATER
€ 969.50
2
1773001A01
ref: 2
17730-19D11
CAP,RADIATOR
€ 33.50
3
1780005A00
ref: 3
FAN ASSEMBLY,RADIATOR (ASB)
€ 213.00
4
1782005A00
ref: 4
17820-38A00
FAN
€ 51.00
5
1780105A00
ref: 5
02112-0406B
BOLT
€ 2.00
6
1777005A00
ref: 6
17800-05A00
SHROUD,FAN
€ 213.00
7
0211205106
ref: 7
02112-0510A
SCREW 5X10
€ 2.00
8
0832121056
ref: 8
08321-0105A
LOCK WASHER
€ 3.00
9
0832221056
ref: 9
08322-0105A
WASHER
€ 2.50
10
1778005A00
ref: 10
CUSHION,RADIATOR NO.1
€ 7.50
11
1783505A00
ref: 11
PLATE,MUD GUARD
€ 13.00
12
1770105A00
ref: 12
BOLT,RADIATOR FAN
€ 2.00
13
0151708355
ref: 13
01550-0835A
BOLT
€ 3.50
14
0110706165
ref: 14
01500-0616A
BOLT 6X16
€ 2.00
15
0832121065
ref: 15
08321-0106A
LOCK WASHER
€ 2.00
16
0916006039
ref: 16
09160-06109
WASHER (6.5X18X1.6)
€ 2.00
17
0918007005
ref: 17
09180-06259
SPACER (7X9X7)
€ 2.50
18
0932008032
ref: 18
09320-08021
CUSHION
€ 3.00
19
1774105A00
ref: 19
BRACKET,RADIATOR
€ 4.00
20
0110706165
ref: 20
01500-0616A
BOLT 6X16
€ 2.00
21
0832121064
ref: 21
08321-0106A
WASHER,LOCK
€ 2.00
22
0832221064
ref: 22
08322-0106B
WASHER
€ 2.00
23
1776105A00
ref: 23
COVER,RADIATOR,RIGHT
€ 95.50
24
1776205A00
ref: 24
COVER,RADIATOR,LEFT
€ 87.00
25
1779005A00
ref: 25
NET,RADIATOR
€ 30.50
26
0913906031
ref: 26
09139-06078
SCREW
€ 3.00
27
0918007016
ref: 27
SPACER (7X9X4)
€ 2.00
