CLUTCH
DR-Z250 2004 (K4) USA (E03) DRZ250 DR Z250

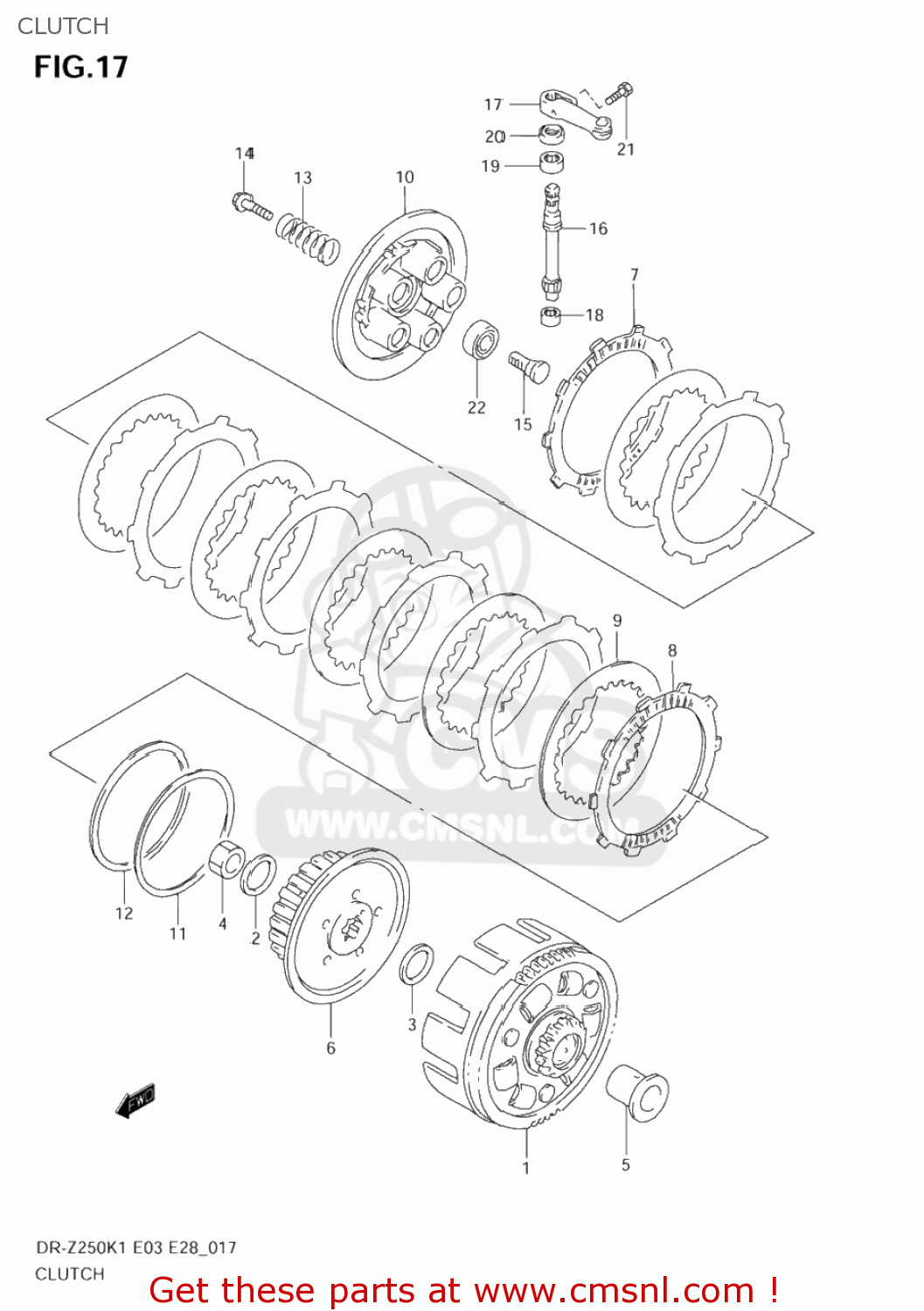

Clutch diagram DR-Z250 2004 (K4) USA (E03) DRZ250 DR Z250
CLUTCH DR-Z250 2004 (K4) USA (E03) DRZ250 DR Z250
×
prices are in EUR
ref
part #
description
quantity
1
2120013E00
ref: 1
GEAR ASSY,PRIMARY(NT:67/15)
€ 239.50
2
0916420007
ref: 2
WASHER
€ 3.50
3
0821120363
ref: 3
WASHER
€ 3.50
4
0914020012
ref: 4
NUT
€ 3.00
5
2125113E00
ref: 5
SPACER,PRIMARY DRIVEN GEAR
€ 11.50
6
2141013E00
ref: 6
HUB,CLUTCH SLEEVE
€ 83.00
7
2144131E60
ref: 7
PLATE,CLUTCH DRIVE (NAS)
€ 13.50
8
2144231E00
ref: 8
PLATE,CLUTCH DRIVE
€ 25.50
9
2145113E10
ref: 9
PLATE,CLUTCH DRIVEN
€ 8.50
10
2146213E00
ref: 10
21462-42E00
DISC,CLUTCH PRESSURE
€ 47.50
11
2147113E00
ref: 11
SEAT,WAVE WASHER
€ 9.50
12
2147213E00
ref: 12
WASHER,CLUTCH PLATE
€ 13.50
13
2148113E00
ref: 13
SPRING,CLUTCH
€ 6.00
14
2148213E00
ref: 14
BOLT,CLUTCH SPRING
€ 3.00
15
2316513E00
ref: 15
RACK,CLUTCH RELEASE
€ 19.00
16
2326127C10
ref: 16
PINION,CLUTCH RELEASE
€ 29.00
17-1
2327120901
ref: 17-1
23271-20902
ARM,CLUTCH RELEASE
€ 20.50
17-2
2327120902
ref: 17-2
ARM,CLUTCH RELEASE
€ 20.50
18
0926309001
ref: 18
BEARING(9X13X10)
€ 11.00
19
0926312024
ref: 19
BEARING(12X16X10)
€ 11.00
20
0928510004
ref: 20
SEAL,OIL(10X17X5)
€ 3.50
21
0150006163
ref: 21
01500-0616A
BOLT
€ 2.00
22
0926212001
ref: 22
BEARING(12X28X8)
€ 15.00
