OIL PUMP
DRZ400E 2005 2006 (K5) (K6) USA (E03)

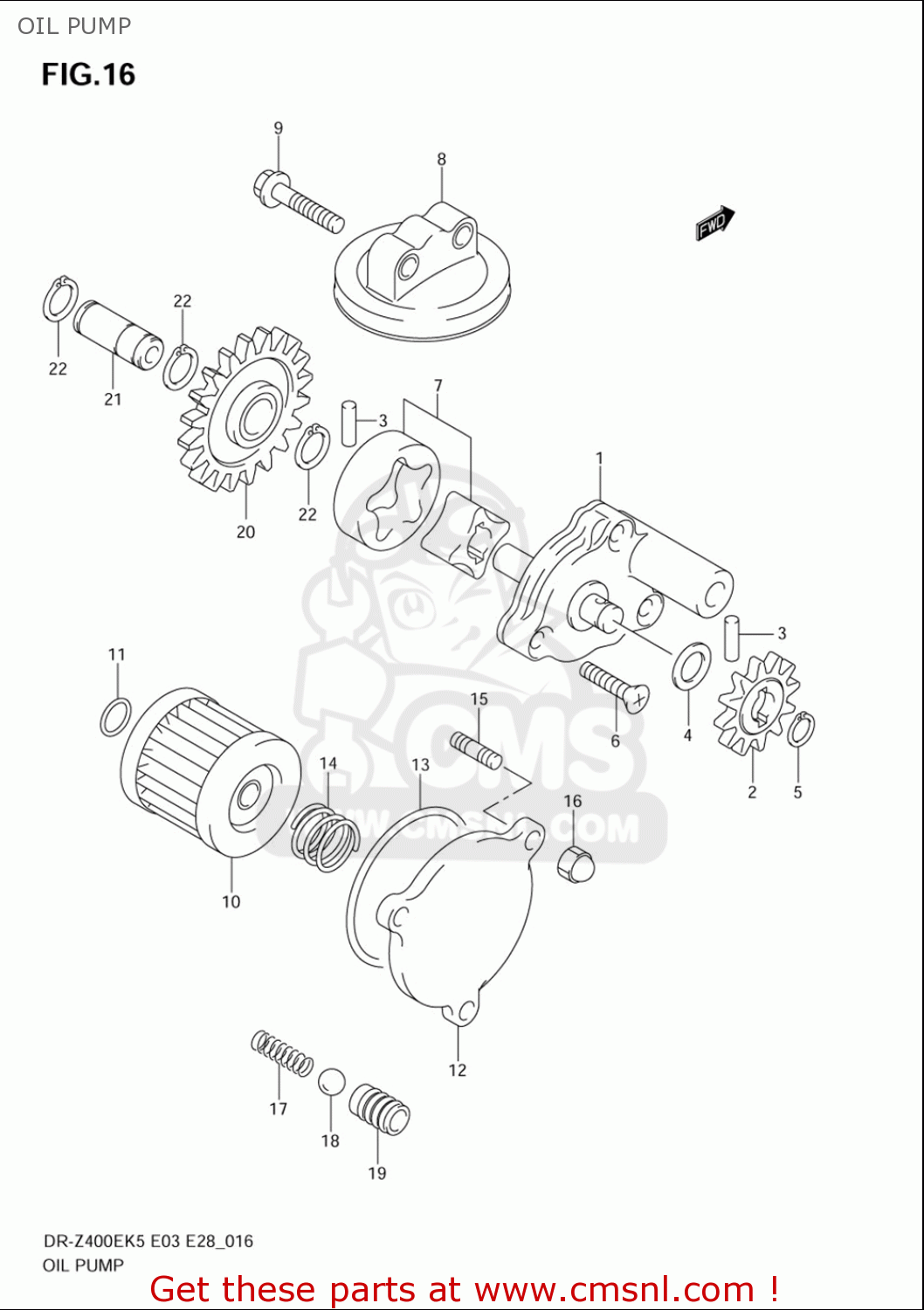

Oil pump diagram DRZ400E 2005 2006 (K5) (K6) USA (E03)
OIL PUMP DRZ400E 2005 2006 (K5) (K6) USA (E03)
×
prices are in EUR
ref
part #
description
quantity
1
1640029F00
ref: 1
PUMP ASSY,ENGINE OIL NO.1
€ 135.00
2
1633129F01
ref: 2
GEAR,OIL PUMP DRIVEN
€ 21.00
3
0926104009
ref: 3
PIN(4X15.8)
€ 1.50
4
0918110158
ref: 4
SHIM(10X18X0.5)
€ 2.50
5
083313110A
ref: 5
CIRCLIP
€ 2.00
6
0212206253
ref: 6
SCREW
€ 2.00
7
1641029F00
ref: 7
ROTOR SET,OIL PUMP,NO.2
€ 38.00
8
1652029F00
ref: 8
STRAINER,OIL PUMP NO.2
€ 13.50
9
015500625A
ref: 9
BOLT
€ 2.50
10
1651029F00
ref: 10
FILTER ASSY,ENGINE OIL
€ 9.50
11
0928013004
ref: 11
O RING(D:1.9,ID:13)
€ 2.50
12
1651247E00
ref: 12
CAP,OIL FILTER
€ 19.00
13
0928054001
ref: 13
O RING(D:2.4,ID:52.6)
€ 4.00
14
0944018002
ref: 14
SPRING
€ 1.50
15
0910806123
ref: 15
BOLT,STUD
€ 3.00
16
0831310063
ref: 16
NUT
€ 2.00
17
0944007073
ref: 17
SPRING
€ 4.00
18
0611112004
ref: 18
BALL
€ 1.50
19
1644229F00
ref: 19
SEAT,OIL CHECK VALVE
€ 22.00
20
1632129F00
ref: 20
GEAR,OIL PUMP IDLE
€ 21.00
21
1632229F00
ref: 21
SHAFT,OIL PUMP IDLE GEAR
€ 12.50
22
0833131126
ref: 22
CIRCLIP,12 MM
€ 2.00
