CYLINDER HEAD
DR125S 1984 (E)

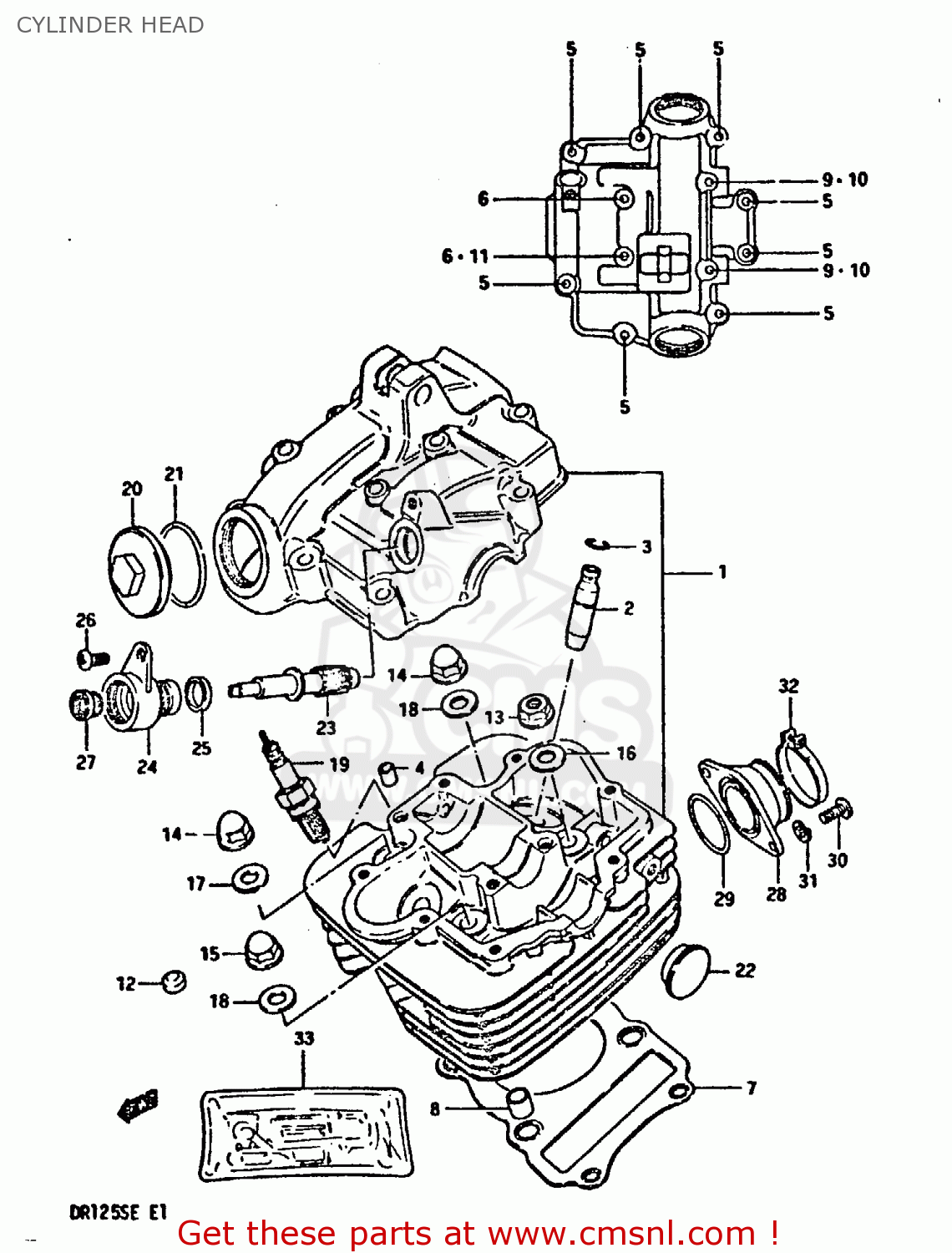

Cylinder head diagram DR125S 1984 (E)
CYLINDER HEAD DR125S 1984 (E)
×
prices are in EUR
ref
part #
description
quantity
1
1110005221
ref: 1
HEAD ASSEMBLY,CYLINDER
€ 527.00
2
1111505270
ref: 2
GUIDE,VALVE
€ 18.50
3
0938110004
ref: 3
RING,SNAP
€ 1.50
4
0920608001
ref: 4
PIN(6.2X8X11)
€ 2.00
5
0151706355
ref: 5
BOLT
€ 2.50
6
0151706605
ref: 6
BOLT ,6X60
€ 2.50
7
1114105201
ref: 7
GASKET,CYLINDER HEAD (NAS)
€ 7.50
8
0421111169
ref: 8
PIN
€ 2.00
9
0142106255
ref: 9
STUD 6X25
€ 2.00
10
0831616065
ref: 10
NUT
€ 2.50
11
0916806015
ref: 11
WASHER
€ 2.00
12
1115145000
ref: 12
PAD,CYLINDER HEAD
€ 3.00
13
0915908031
ref: 13
NUT
€ 2.00
14
0915908035
ref: 14
NUT (8MM)
€ 6.00
15
0915908029
ref: 15
NUT
€ 6.00
16
0916008039
ref: 16
WASHER(8.5X19X2.3)
€ 2.00
17
0916008053
ref: 17
WASHER (8.5X19X2.3)
€ 2.00
18
0916808012
ref: 18
GASKET (NAS)
€ 4.50
19-1
0948200144
ref: 19-1
SPARK PLUG D8EA
€ 3.50
19-2
0948200145
ref: 19-2
SPARK PLUG X24ES-U
€ 3.50
19-3
0948200275
ref: 19-3
EXECUTED LOCALLY
SPARK PLUG A6YC
€ 3.50
19-4
0948200149
ref: 19-4
E2, E4, E6, E15, E18
SPARK PLUG DR8ES-L
€ 3.50
19-5
0948200223
ref: 19-5
E2, E4, E6, E15, E18
PLUG,SPARK(X24ESR-U)
€ 3.50
19-6
0948200276
ref: 19-6
E2, E4, E6, E15, E18
SPARK PLUG
€ 0.00
20
1117532400
ref: 20
CAP,INSPECTION
€ 9.50
21
0928030001
ref: 21
O RING(D:3,ID:29.5)
€ 2.00
22
0924122002
ref: 22
PLUG(OD:22.5)
€ 5.50
23
2643105200
ref: 23
GEAR,TACHOMETER DRIVEN
€ 21.50
24
2644149000
ref: 24
SLEEVE,TACHOMETER DRIVE GEAR
€ 18.00
25
2645145000A
ref: 25
SEAL,TACHOMETER DRIVEN
€ 4.50
26
0912605101
ref: 26
SCREW
€ 0.00
27
0928905002
ref: 27
SEAL,OIL(5X12X8)
€ 11.00
28
1311005200
ref: 28
PIPE,INTAKE
€ 29.00
29
0928032006
ref: 29
O RING(D:2.4,ID:31.7)
€ 2.50
30
0211206165
ref: 30
SCREW
€ 2.00
31
0832121065
ref: 31
LOCK WASHER
€ 2.00
32
0940240305
ref: 32
CLAMP
€ 4.00
33
1140005851
ref: 33
OPT
GASKET SET
€ 47.50
