MAGNETO (E2, E4, E15, E18, E21)

DR125S 1984 (E)

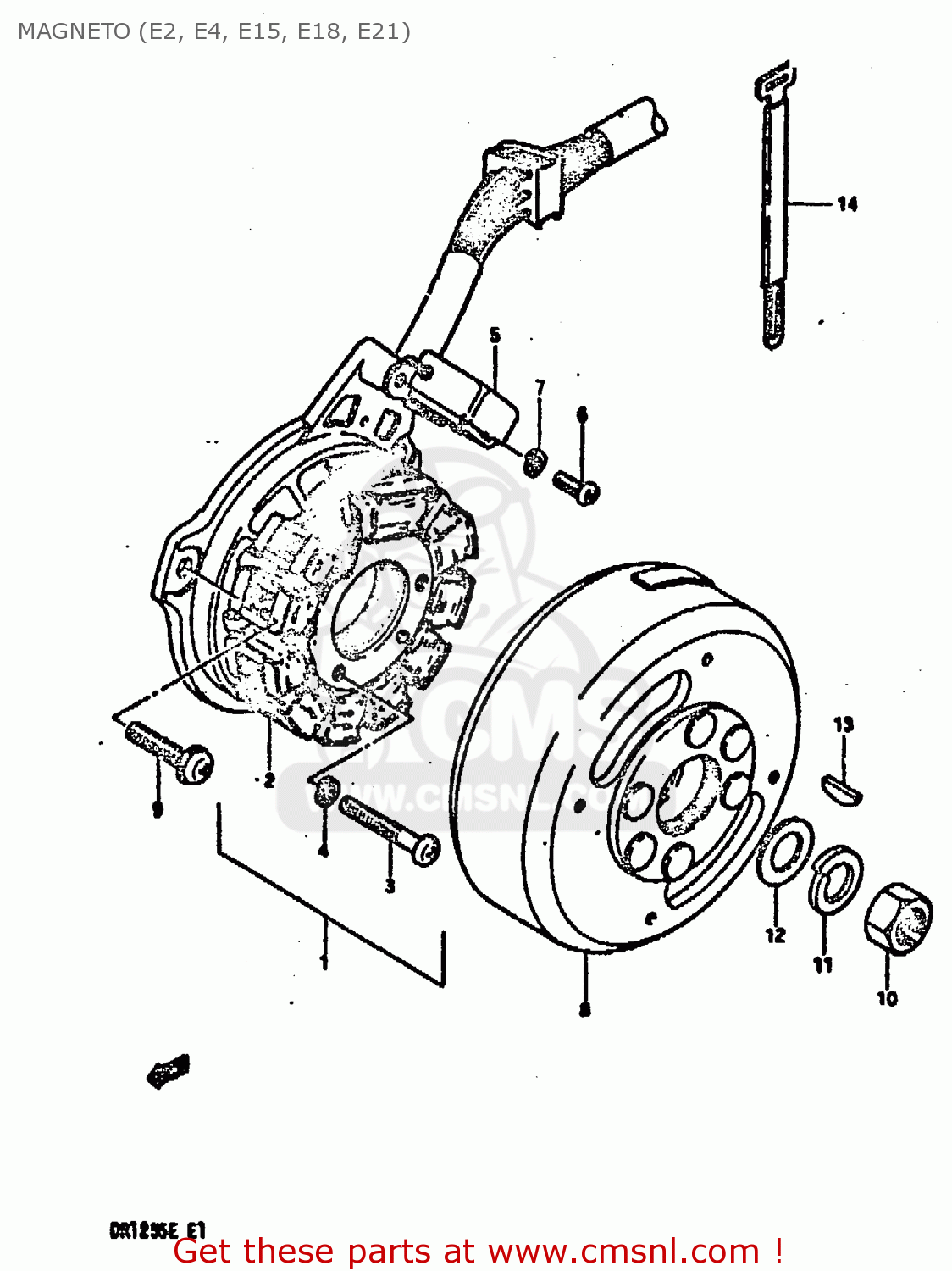

Magneto (e2, e4, e15, e18, e21) diagram DR125S 1984 (E)

MAGNETO (E2, E4, E15, E18, E21) DR125S 1984 (E)

MAGNETO (E2, E4, E15, E18, E21) DR125S 1984 (E)

prices are in EUR

ref

part #

description

quantity

1

3210105220
ref: 1

STARTER ASSY

€ 397.50

2

3212005220
ref: 2

COIL,STARTER

€ 266.50

3

0211205308
ref: 3

SCREW

€ 1.50

4

0832121058
ref: 4

LOCK WASHER

€ 2.00

5

3213005210
ref: 5

COIL,CHARGING

€ 0.00

6

0211204128
ref: 6

SCREW

€ 1.50

7

0832121048
ref: 7

LOCK WASHER

€ 2.00

8

3210205220
ref: 8

ROTOR ASSY

€ 286.00

9

0913905011
ref: 9

SCREW(5X14)

€ 3.00

10

0914010003
ref: 10

NUT (10MM)

€ 3.50

11

0832121108
ref: 11

LOCK WASHER

€ 2.00

12

0832221108
ref: 12

WASHER

€ 2.50

13

0834131039
ref: 13

KEY

€ 2.00

14

0940711301
ref: 14

CLAMP L:110

€ 6.00
