FRAME COVER
DR800SU 1997 (V) GERMANY (E22)

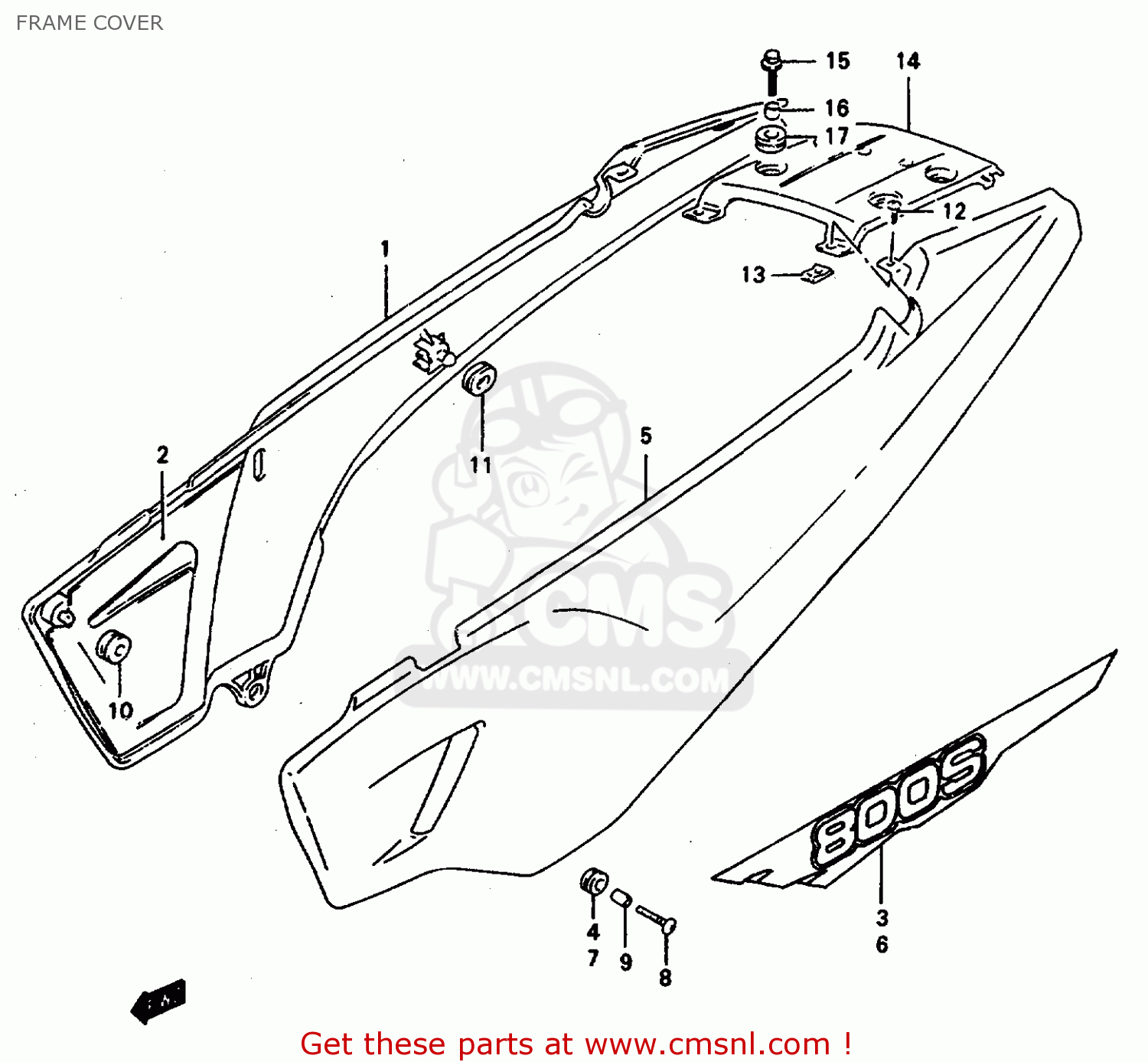

Frame cover diagram DR800SU 1997 (V) GERMANY (E22)
FRAME COVER DR800SU 1997 (V) GERMANY (E22)
×
prices are in EUR
ref
part #
description
quantity
1-1
4711131D0022U
ref: 1-1
COVER, FRAME RH (MAROON)
€ 244.00
1-2
4711131D0033J
ref: 1-2
COVER,FRAME,R(BLACK)
€ 239.50
2
4716631D00
ref: 2
HEAT SHIELD
€ 23.00
3-1
6813531D10G5L
ref: 3-1
FOR 33J
TAPE, RH
€ 31.00
3-2
6813531D10G5M
ref: 3-2
FOR 22U
TAPE,FRAME COVER,R
€ 22.00
4
0932009016
ref: 4
CUSHION
€ 2.50
5-1
4721131D0022U
ref: 5-1
COVER,FRAME,L(MAROON)
€ 0.00
5-2
4721131D0033J
ref: 5-2
COVER,FRAME,L(BLACK)
€ 229.50
6-1
6814531D10G5L
ref: 6-1
FOR 33J
TAPE, LH
€ 31.00
6-2
6814531D10G5M
ref: 6-2
FOR 22U
TAPE, LH
€ 0.00
7
0932009016
ref: 7
CUSHION
€ 2.50
8
0913606081
ref: 8
SCREW(6X20)
€ 3.00
9
0918006307
ref: 9
SPACER(6.5X9X10)
€ 3.00
10
0932008013
ref: 10
CUSHION
€ 4.00
11
0932008029
ref: 11
CUSHION
€ 2.50
12
0324105123
ref: 12
SCREW L:12
€ 1.50
13
0914805038
ref: 13
NUT
€ 2.50
14-1
4731131D0022U
ref: 14-1
COVER, FRAME CENTER (MAROON)
€ 42.00
14-2
4731131D0033J
ref: 14-2
COVER,FRAME CN
€ 42.00
15
0155006253
ref: 15
BOLT
€ 2.50
16
0918008190
ref: 16
SPACER(8.5X12X12.5)
€ 4.00
17
0932012031
ref: 17
CUSHION
€ 3.00
