CARBURETOR
DR500S 1984 (E)

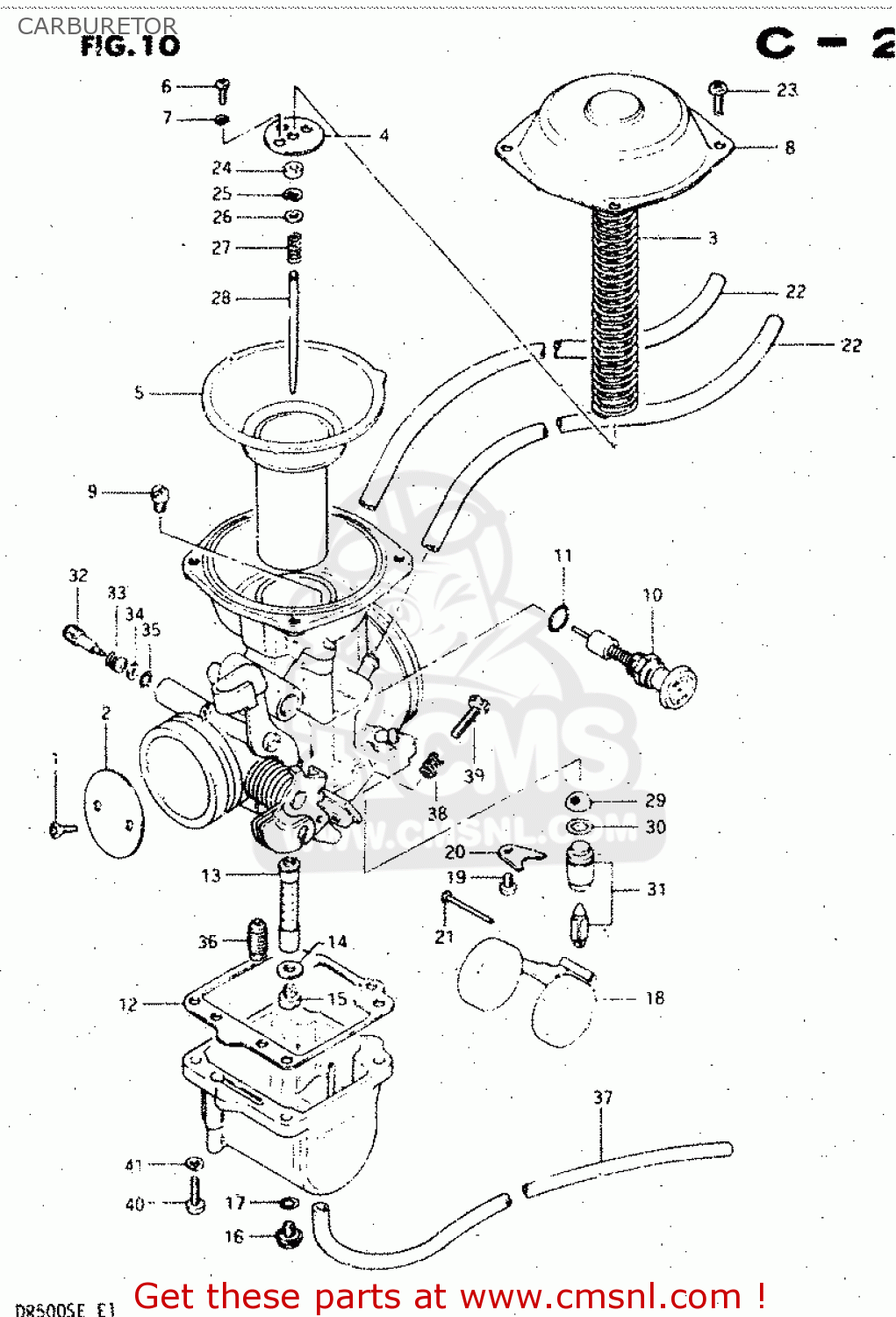

Carburetor diagram DR500S 1984 (E)
CARBURETOR DR500S 1984 (E)
×
prices are in EUR
ref
part #
description
quantity
0
1320037410
ref: 0
CARBURETOR
€ 414.00
1
1360444080
ref: 1
SCREW
€ 3.50
2
1355137400
ref: 2
VALVE,THROTTLE (BUTTERFLY)
€ 43.00
3
1350337400
ref: 3
SPRING,DIAPHRAGM
€ 0.00
4
1338937400
ref: 4
PLATE
€ 5.50
5
1350037400
ref: 5
DIAPHRAGM ASSEMBLY
€ 136.00
6
0211203088
ref: 6
SCREW
€ 1.50
7
0832121038
ref: 7
LOCK WASHER
€ 1.50
8
1350237400
ref: 8
COVER
€ 18.00
9
0949120010
ref: 9
JET
€ 7.50
10
1341137400
ref: 10
VALVE,STARTER
€ 25.00
11
1327847090
ref: 11
O RING
€ 2.00
12
1325137100
ref: 12
GASKET,FLOAT CHAMBER (NAS)
€ 8.50
13
0949400323
ref: 13
JET,NEEDLE
€ 15.50
14
1338203110
ref: 14
WASHER
€ 2.50
15
0949125010
ref: 15
JET,MAIN(125)
€ 8.50
16
1324744080
ref: 16
PLUG,DRAIN
€ 9.50
17
1324644080
ref: 17
GASKET (NAS)
€ 3.50
18
1325037400
ref: 18
FLOAT
€ 26.00
19
0211204068
ref: 19
SCREW 4X6
€ 2.00
20
1337339110
ref: 20
PLATE
€ 6.50
21
1325492311
ref: 21
PIN,FLOAT
€ 2.00
22
1368311420
ref: 22
L:400ARROW RIGHT250
HOSE
€ 13.00
23
0211205108
ref: 23
SCREW
€ 2.00
24
1338744030
ref: 24
RING
€ 5.00
25
1339431210
ref: 25
CLIP,NEEDLE
€ 3.50
26
1338244030
ref: 26
WASHER
€ 3.50
27
1338844030
ref: 27
SPRING
€ 6.00
28
1338337410
ref: 28
NEEDLE JET
€ 13.00
29
1337665010
ref: 29
FILTER
€ 6.50
30
6626399050
ref: 30
O RING
€ 6.00
31
1337037400
ref: 31
VALVE ASSEMBLY,NEEDLE
€ 66.50
32
1326937410
ref: 32
SCREW,PILOT AIR
€ 9.50
33
1326847070
ref: 33
SPRING
€ 5.00
34
1327744080
ref: 34
GASKET
€ 2.00
35
1327844080
ref: 35
O-RING
€ 4.00
36
0949260007
ref: 36
JET
€ 7.50
37
1368345070
ref: 37
HOSE
€ 10.00
38
1327137100
ref: 38
SPRING
€ 4.50
39
1326737100
ref: 39
SCREW,THROTTLE STOP
€ 9.00
40
0211206168
ref: 40
SCREW
€ 2.50
41
0832121068
ref: 41
LOCK WASHER
€ 2.50
