BATTERY

TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

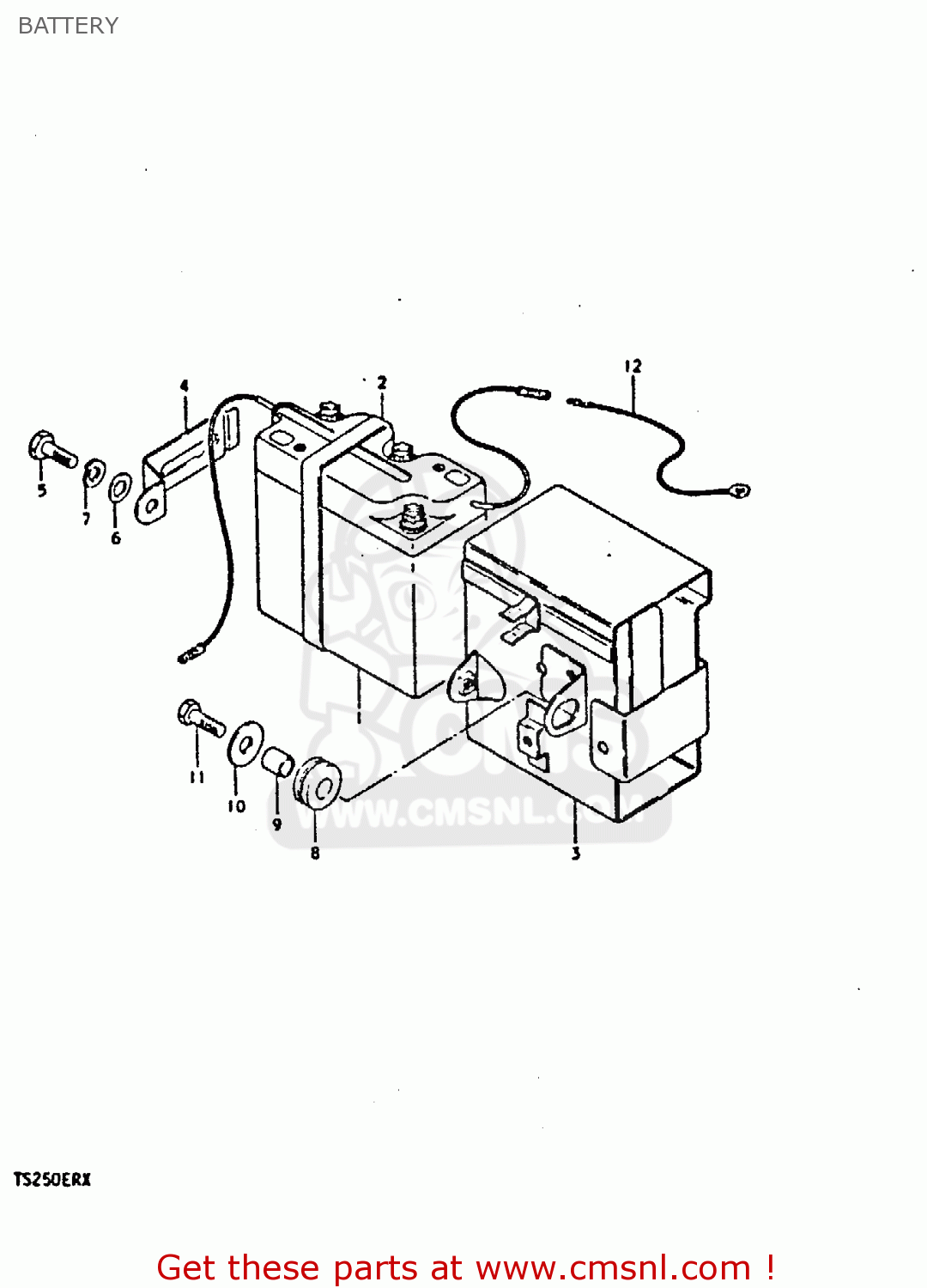

Battery diagram TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

BATTERY TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

BATTERY TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

prices are in EUR

ref

part #

description

quantity

1

3361003610
ref: 1

BATTERY(6N4B-2A,6V4.2AH)

€ 49.50

2

3365130000
ref: 2

PROTECTOR,BATTERY

€ 9.00

3-1

4154030501
ref: 3-1

HOLDER,BATTERY

€ 33.00

3-2

4154030561
ref: 3-2
E4, E18, E22, E39

HOLDER, BATTERY

€ 0.00

4

4156129901
ref: 4

PLATE,BATTERY HOLDER

€ 4.50

5

0912806004
ref: 5

SCREW(6X10)

€ 1.50

6

0832221068
ref: 6

WASHER

€ 2.00

7

0832121068
ref: 7

LOCK WASHER

€ 2.50

8

0932008007
ref: 8

CUSHION

€ 4.00

9

0918007005
ref: 9

SPACER (7X9X7)

€ 2.50

10

0916006027
ref: 10

WASHER (6.5X20X1.2)

€ 2.00

11

0912806005
ref: 11

SCREW

€ 2.50

12

3686227690
ref: 12

LEAD WIRE

€ 9.00
