CHAIN CASE (E22)

TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

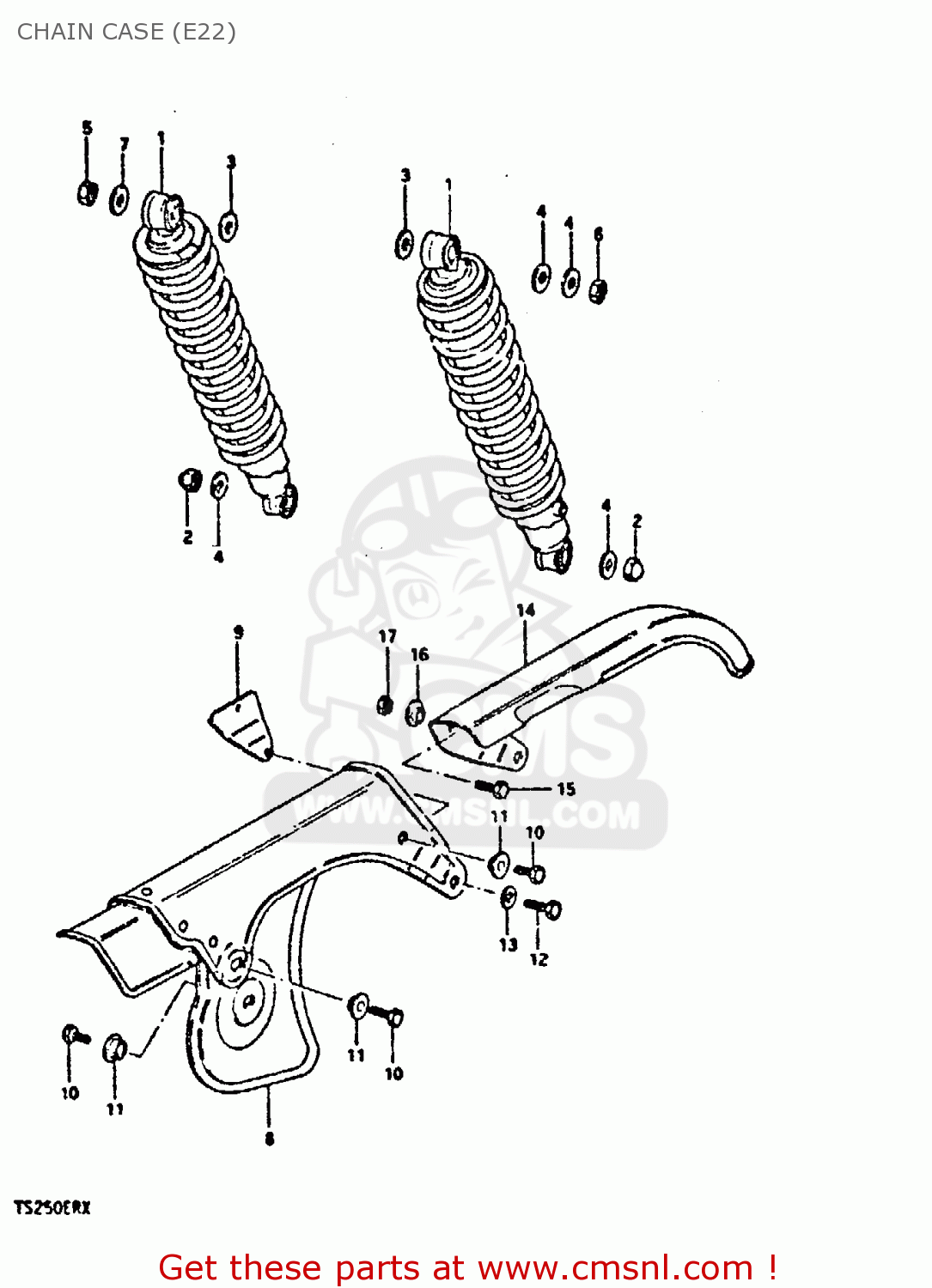

Chain case (e22) diagram TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

CHAIN CASE (E22) TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

CHAIN CASE (E22) TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

prices are in EUR

ref

part #

description

quantity

1

6210030900
ref: 1

ABSORBER ASSEMBLY,REAR SHOCK

€ 267.50

2

0831311108
ref: 2

NUT, LOWER LH

€ 2.50

3

0832211128
ref: 3

WASHER

€ 2.00

4

0916010001
ref: 4

WASHER

€ 2.00

5

0831012128
ref: 5

NUT

€ 3.00

6

0831011108
ref: 6

NUT

€ 2.50

7

0916012012
ref: 7

WASHER (12.5X24X3.2)

€ 2.50

8

6131030510019
ref: 8

CHAIN CASE

€ 0.00

9

6138030500
ref: 9

REINFORCEMENT,CHAIN CASE

€ 6.00

10

0910006011
ref: 10

BOLT(6X8)

€ 2.50

11

0916906010
ref: 11

WASHER

€ 3.00

12

0110706208
ref: 12

BOLT

€ 2.00

13

0832221068
ref: 13

WASHER

€ 2.00

14

6133030500
ref: 14

CHAIN CASE, AND

€ 71.00

15

0110706128
ref: 15

BOLT

€ 2.00

16

0916906010
ref: 16

WASHER

€ 3.00

17

0831011068
ref: 17

NUT

€ 2.50

all assemblies
