MAGNETO

TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

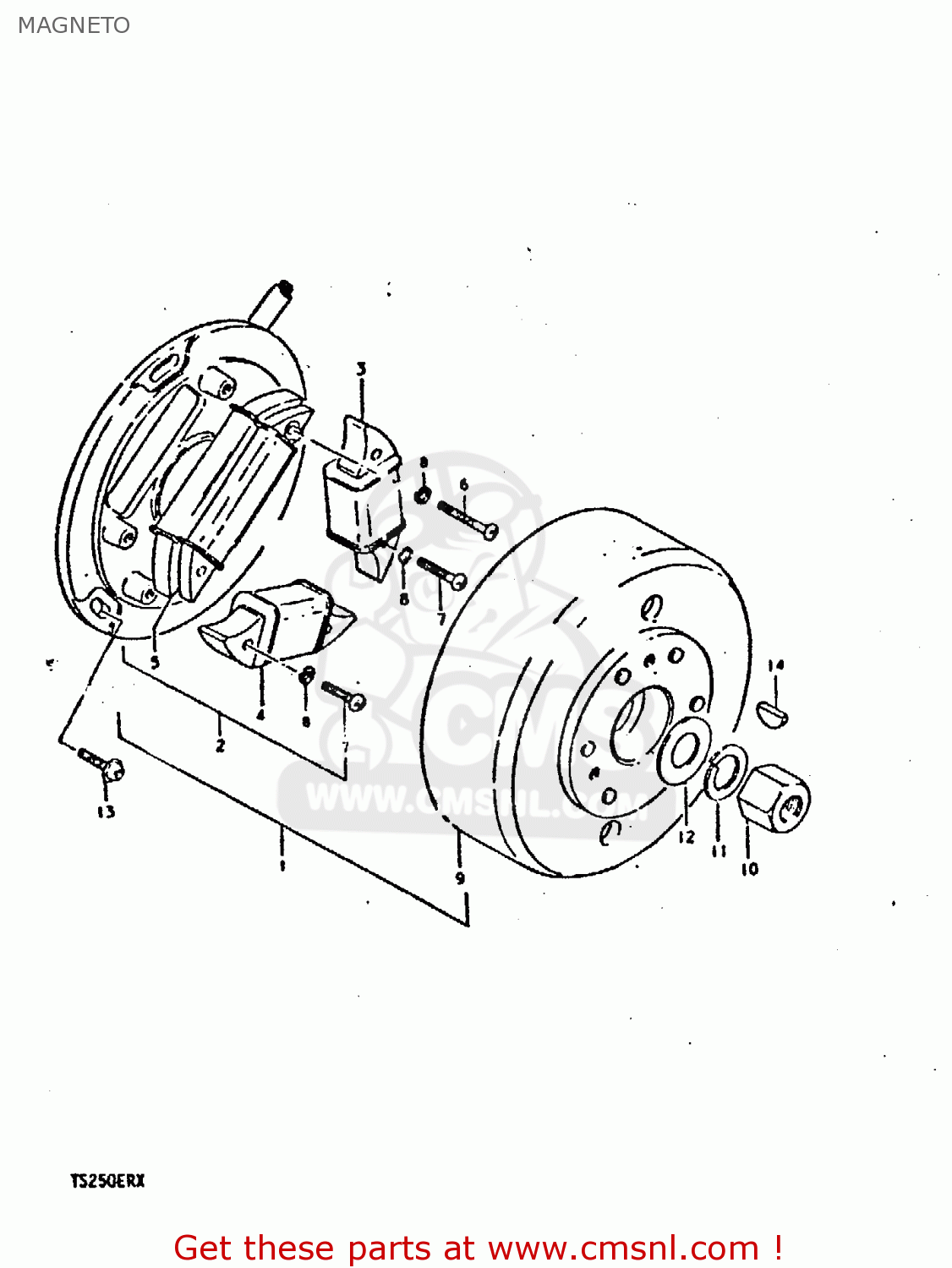

Magneto diagram TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

MAGNETO TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

MAGNETO TS250ER 1981 (X) (E1 E2 E4 E09 E16 E17 E18 E21 E22 E24 E30 E39)

prices are in EUR

ref

part #

description

quantity

1

3210030510
ref: 1

MAGNETO ASSEMBLY

€ 278.00

2

3210130510
ref: 2

STATOR ASSEMBLY

€ 278.00

3

3212030510
ref: 3

COIL,LIGHTING

€ 49.50

4

3213030511
ref: 4

COIL,CHARGING

€ 57.00

5

3214030510
ref: 5

COIL,IGNITION

€ 122.00

6

0211205358
ref: 6

SCREW

€ 1.50

7

0211205208
ref: 7

SCREW 5X20

€ 3.00

8

0832121058
ref: 8

LOCK WASHER

€ 2.00

9

3210230510
ref: 9

ROTOR,FLYWHEEL

€ 154.00

10

0914014011
ref: 10

NUT

€ 3.50

11

0832121148
ref: 11

LOCK WASHER

€ 2.00

12

0916014015
ref: 12

WASHER(14X27X3)

€ 4.00

13

0913905011
ref: 13

SCREW(5X14)

€ 3.00

14

0834131049
ref: 14

KEY 4MM

€ 3.50
