FUEL TANK
GSX750R 1986 (G) GENERAL EXPORT (E01)

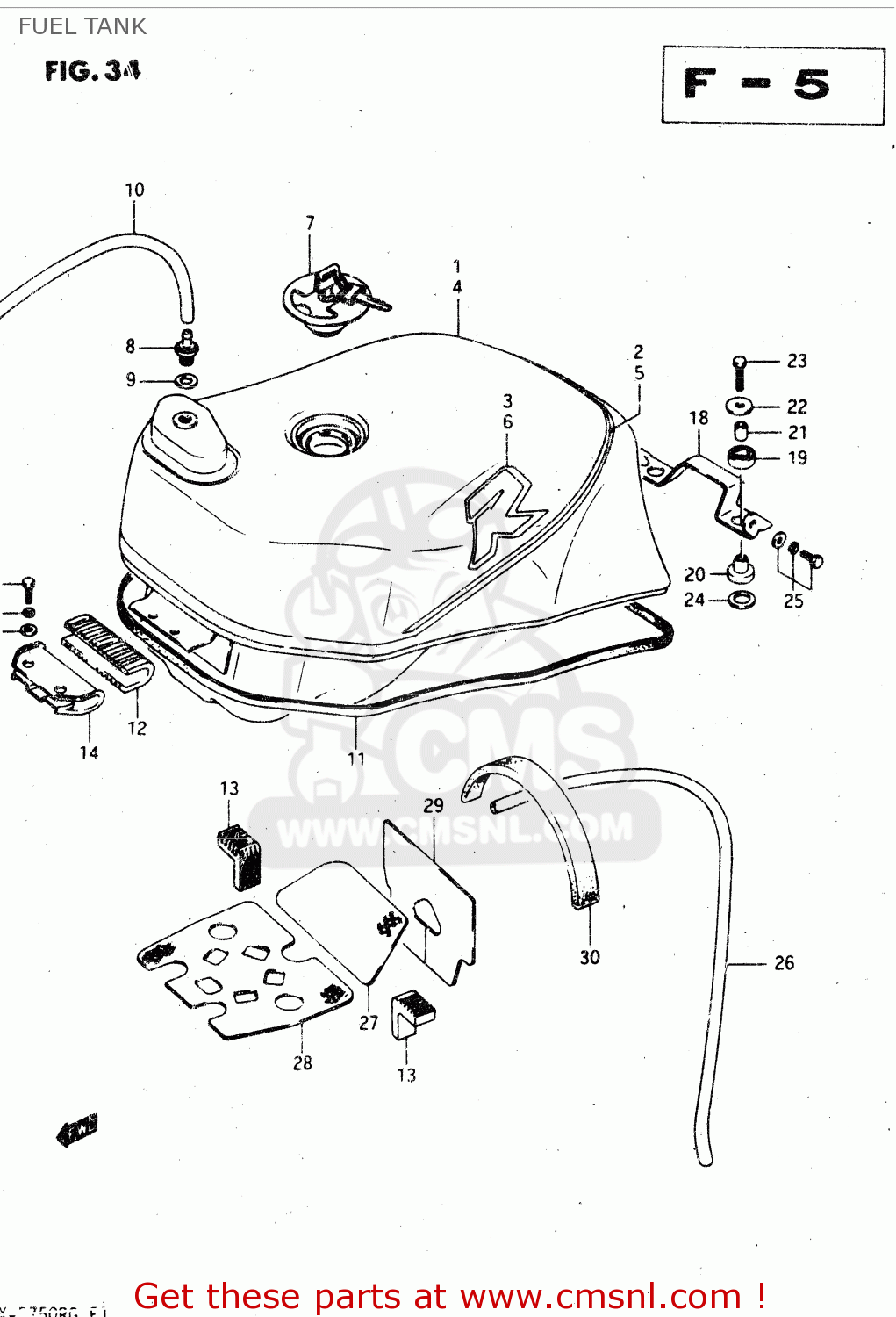

Fuel tank diagram GSX750R 1986 (G) GENERAL EXPORT (E01)
FUEL TANK GSX750R 1986 (G) GENERAL EXPORT (E01)
×
prices are in EUR
ref
part #
description
quantity
1-1
4410027A708JZ
ref: 1-1
TANK ASSY, FUEL
€ 0.00
1-2
4410027A808JZ
ref: 1-2
E22
TANK ASSY, FUEL
€ 0.00
2
6811027A2029W
ref: 2
TAPE SET, FUEL TANK (RED)
€ 0.00
3
6811127A10765
ref: 3
EMBLEM
€ 0.00
4
4410028A408JZ
ref: 4
E24
TANK ASSY, FUEL
€ 0.00
5
6811028A1029W
ref: 5
E24
TAPE SET,FUEL TANK
€ 0.00
6
6811127A10765
ref: 6
E24
EMBLEM
€ 0.00
7
4420020A00KEY
ref: 7
CAP SET,FUEL TANK
€ 174.00
8
4424040A00
ref: 8
PLUG, FUEL TANK BREATHER
€ 36.00
9
0916812012
ref: 9
GASKET(12.5X20X2.5) (NAS)
€ 2.00
10
0934305165
ref: 10
HOSE,FUEL
€ 13.00
11
6824127A00
ref: 11
MOLDING,FUEL TANK
€ 23.00
12
4451127A00
ref: 12
CUSHION,FUEL TANK,FRONT
€ 7.00
13
4454527A01
ref: 13
CUSHION,FUEL TANK
€ 4.00
14
4452127A00
ref: 14
BRACKET,FUEL TANK FR
€ 16.00
15
0110706205
ref: 15
BOLT
€ 2.00
16
0832121064
ref: 16
WASHER,LOCK
€ 2.00
17
0832221064
ref: 17
WASHER
€ 2.00
18
4521127A00
ref: 18
BRACKET,SEAT SUPPORT,FRONT
€ 9.50
19
0932014017
ref: 19
CUSHION
€ 3.00
20
0932010038
ref: 20
CUSHION
€ 4.00
21
0918006072
ref: 21
SPACER
€ 2.00
22
0916006072
ref: 22
WASHER (6.5X24X1.6)
€ 2.00
23
0110706356
ref: 23
BOLT ,6X35
€ 2.50
24
0916012004
ref: 24
WASHER (12.5X24X1.6)
€ 2.00
25
0913806038
ref: 25
SCREW(6X16)
€ 3.00
26
0934305165
ref: 26
HOSE,FUEL
€ 13.00
27
4419127A00
ref: 27
SHIELD,FUEL TANK HEAT
€ 15.50
28
4419227A00
ref: 28
SHIELD,FUEL TANK HEAT
€ 25.50
29
4419427A00
ref: 29
HEAT SHIELD,FUEL TANK
€ 16.50
30
4419327A02
ref: 30
SHIELD,TANK & CLEANER
€ 12.50
