MUFFLER
GSX750R 1986 (G) GENERAL EXPORT (E01)

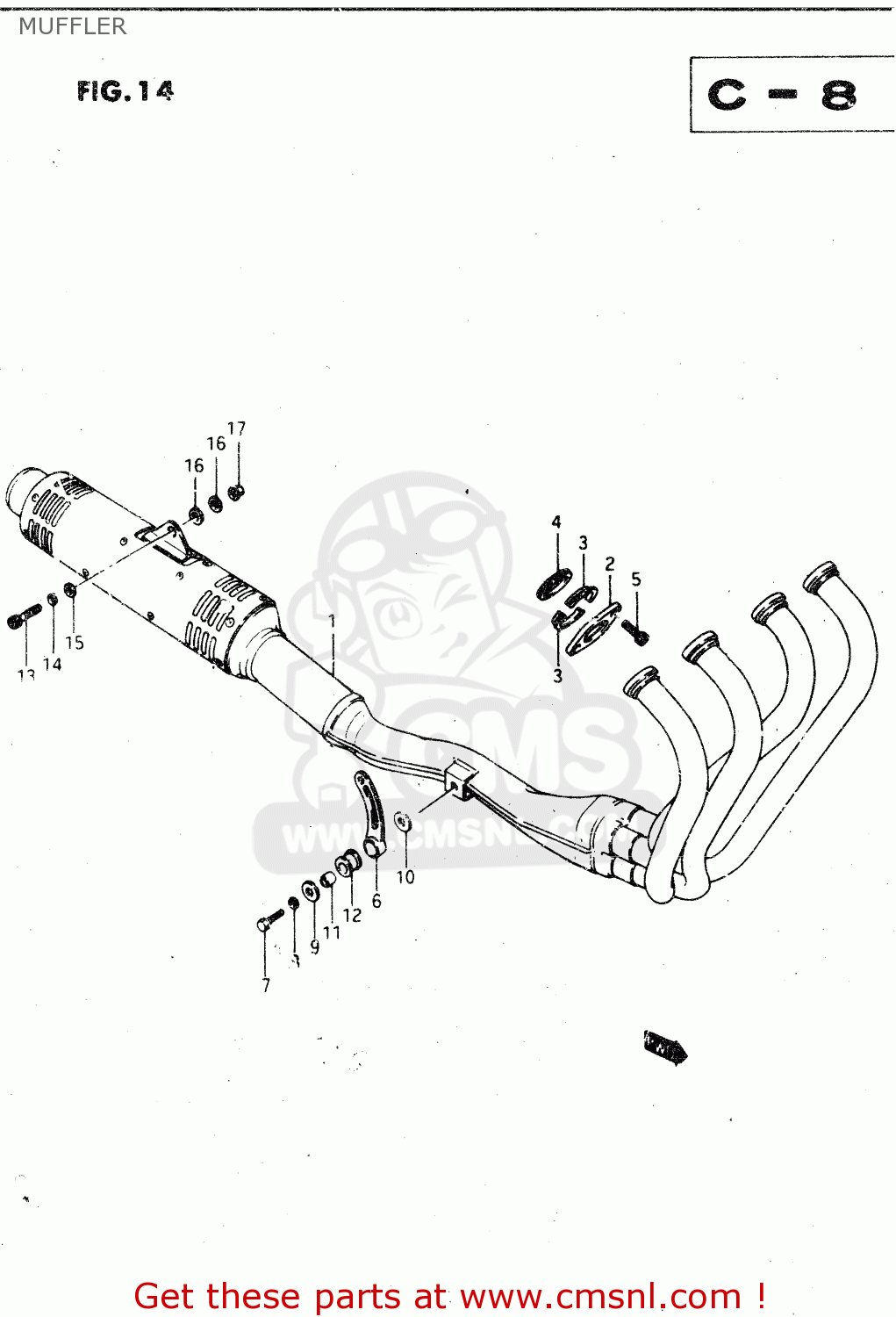

Muffler diagram GSX750R 1986 (G) GENERAL EXPORT (E01)
MUFFLER GSX750R 1986 (G) GENERAL EXPORT (E01)
×
prices are in EUR
ref
part #
description
quantity
1-1
1430527A30
ref: 1-1
MUFFLER ASSY
€ 921.50
1-2
1430527A60
ref: 1-2
E18
MUFFLER ASSY
€ 865.00
1-3
1430527A25
ref: 1-3
E24
MUFFLER ASSY
€ 0.00
2
1418227A00
ref: 2
CLAMP,EXHAUST PIPE
€ 35.50
3
1415527A00
ref: 3
PLATE,EXHAUST PIPE
€ 3.50
4
1418105020
ref: 4
GASKET,EXHAUST PIPE (NAS)
€ 6.50
5
0711008255
ref: 5
BOLT
€ 3.50
6
1477027A00
ref: 6
DAMPER,MUFFLER SUPPORT
€ 12.50
7
0910008224
ref: 7
BOLT 8X35
€ 6.00
8
0916208003
ref: 8
WASHER
€ 1.50
9
0916008069
ref: 9
WASHER
€ 3.50
10
0916008057
ref: 10
WASHER (8.5X20X1.6)
€ 2.00
11
0918008102
ref: 11
SPACER (8.6X12X17.5)
€ 3.00
12
0932012826
ref: 12
CUSHION
€ 0.00
13
0711010405
ref: 13
BOLT
€ 5.00
14
0832121104
ref: 14
WASHER,LOCK
€ 3.00
15
0832211104
ref: 15
WASHER 10MM
€ 2.50
16
0916010001
ref: 16
WASHER
€ 2.00
17
0831616108
ref: 17
NUT
€ 2.00
