18 TRANSMISSION
GS750C

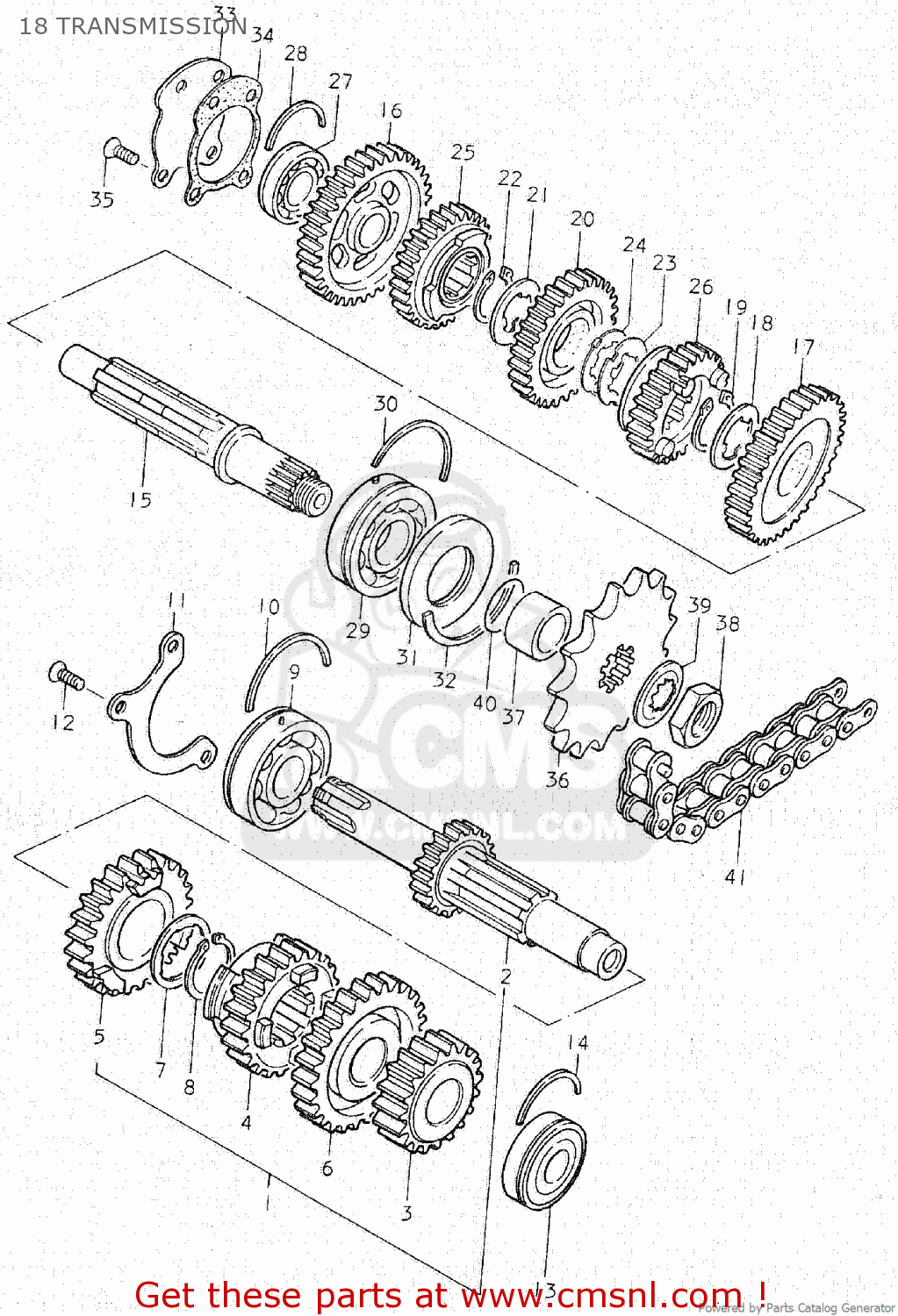

18 transmission diagram GS750C
18 TRANSMISSION GS750C
×
prices are in EUR
ref
part #
description
quantity
1
2412045001
ref: 1
SHAFT,COUNTER
€ 83.50
2
2412145001
ref: 2
SHAFT,COUNTER
€ 92.00
3
2422137000
ref: 3
GEAR,SECOND DRIVE
€ 60.00
4
2423137000
ref: 4
GEAR,THIRD DRIVE (NT:21)
€ 104.50
5
2424031001
ref: 5
GEAR,FOURTH DRIVE
€ 104.50
6
2425045000
ref: 6
GEAR,FIFTH DRIVE
€ 108.50
7
0916728001
ref: 7
WASHER,LOCK
€ 3.00
8
0833111289
ref: 8
CIRCLIP
€ 2.50
9
0926225051
ref: 9
BEARING(25X62X17)
€ 59.50
10
0939062006
ref: 10
C-RING
€ 5.00
11
2474145000
ref: 11
RETAINER,CNTR SHAFT BEARING
€ 8.00
12
0212206168
ref: 12
SCREW
€ 2.00
13
0926220044
ref: 13
BEARING(20X47X14)
€ 30.00
14
0939047003
ref: 14
C RING
€ 3.00
15
2413145001
ref: 15
SHAFT,DRIVE
€ 182.50
16
2431045000
ref: 16
GEAR,FIRST DRIVEN
€ 118.50
17
2432045000
ref: 17
GEAR,SECOND DRIVEN
€ 92.00
18
0916728001
ref: 18
WASHER,LOCK
€ 3.00
19
0833111289
ref: 19
CIRCLIP
€ 2.50
20
2433037000
ref: 20
GEAR,THIRD DRIVEN (NT:29)
€ 91.00
21
0916728001
ref: 21
WASHER,LOCK
€ 3.00
22
0833111289
ref: 22
CIRCLIP
€ 2.50
23
0916728002
ref: 23
WASHER,LOCK
€ 3.00
24
0916928001
ref: 24
WASHER
€ 3.00
25
2434145000
ref: 25
GEAR,FOURTH DRIVEN
€ 96.00
26
2435145000
ref: 26
GEAR,FIFTH DRIVEN
€ 103.50
27
0926220041
ref: 27
BEARING
€ 30.00
28
0939047003
ref: 28
C RING
€ 3.00
29
0926225051
ref: 29
BEARING(25X62X17)
€ 59.50
30
0939062006
ref: 30
C-RING
€ 5.00
31
0928332012
ref: 31
SEAL,OIL(32X62X7)
€ 19.00
32
0939062008
ref: 32
C RING
€ 3.50
33
2476145000
ref: 33
PLATE,DRIVE SHAFT
€ 4.50
34
2476245000
ref: 34
GASKET,DRIVESHAFT PLATE (MCA)
€ 2.50
35
0212206168
ref: 35
SCREW
€ 2.00
36
2751145000
ref: 36
SPROCKET,ENGINE (NT:15)
€ 28.50
37
0918025052
ref: 37
SPACER(25X32X18.6)
€ 9.00
38
0914020009
ref: 38
NUT
€ 9.00
39
0916725011
ref: 39
WASHER
€ 2.50
40
0928025001
ref: 40
O RING(D:1,ID:24.5)
€ 2.50
41
2760045010
ref: 41
CHAIN ASSEMBLY,DRIVE
€ 266.50
